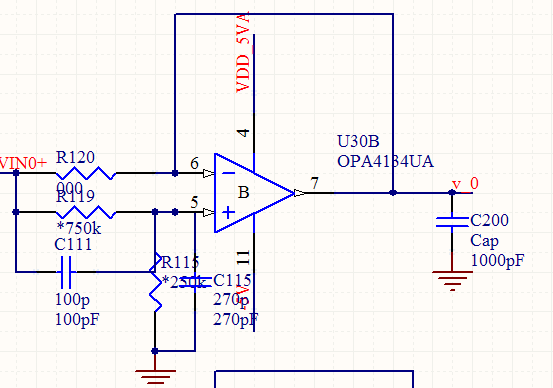

呵呵，上圖的R120阻值為0，這就是一個直通電路，跟本就不是什么跟隨器！

受教育了！！！！！！！！！！！！！！！！！！！！！

學習中，

正確的答案版主給刪了，不知為什么。錯誤的答案還保留著。不可思議！！！！
ywbj 發表于 2011-4-4 09:09

在第二頁呢沒看到，道歉。

正確的答案版主給刪了，不知為什么。錯誤的答案還保留著。不可思議！！！！

學習了

跟隨器！

R119，R115就是一個分壓。輸出一個穩定的分壓。

回復15樓cr5119：

暗夜贊成

ywbj:

與你商榷。

第一張圖，由于R111電阻值為0，輸入直接接到運放反向輸入端，所以只可能反向跟隨。其它的電阻都值并聯電容，提供高頻噪聲通路入地。電阻值之比可調節運放的輸入（直流）工作點，當工作點合適，運放的開環放大倍數最大時，失調電壓（5和6二者電壓之差）最小，跟隨的效果達到最優。

bb-I-2012：我這個是標準答案，不會有問題的。懸賞金額要加倍呀。哈哈！！！！

第二張圖紙，可看出運放工作在開環狀態，所以說是一個比較電路。2.5V是一個比較參考電壓，運放‘2’腳是輸入電壓信號，與參考電壓比較，運放‘6’腳是比較器輸出端。

第一張圖紙，是把正向和反向跟隨器畫到一起了，根據后面的信號要求更改三個電阻的鏈接方式或阻值來靈活實現正向跟隨或反向跟隨。這是設計電路中經常使用的一種方法。

沒看明白

學習了。

第一張圖的分析：

確實是電壓跟隨器。
為使實際的電壓跟隨器工作，運放的開環增益 Af 在工作的頻段必須足夠大才行。而增益的大小跟輸入的共模電壓（在此可以理解為工作點，由運放的輸入級是何種類型決定）有關系，因此R119和R115的分壓值必須合適，使得Af足夠大。兩個電容形成高頻通路到地，起消減噪音作用。
了解本電路的關鍵是，運放的最大開環增益不是在任意輸入直流工作點都能達到的。

同意

學習了

全忘光了。。

第一應該是一個交流signal follower
