關于DDS輸出信號！！

查看數: 9486 | 評論數: 4 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2013-10-15 22:30

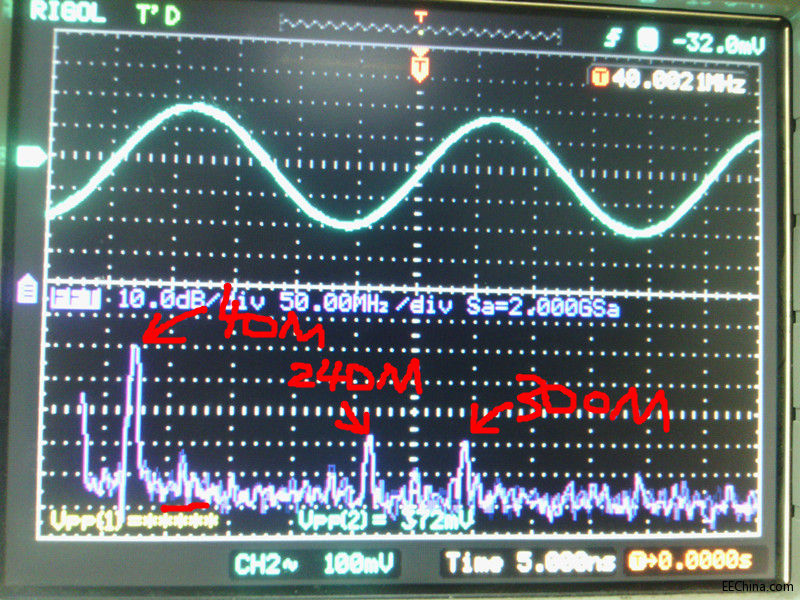

小弟近來在做正交信號源，使用芯片AD9854。根據DDS原理，通過程序控制芯片輸出不同頻率的正弦波，但是輸出的波形經常有系統時鐘的干擾，如下圖所示，輸出40MHz的正弦波，波形總是疊加上一 ...

回復

nanfeng 發表于 2013-11-20 22:23:55

這是鏡像頻率，理論上是230MHz和310MHz，即270MHz±40MHz，可以用低通濾波器抑制這兩個頻率

jixianglucky 發表于 2013-11-19 19:59:27

nanfeng 發表于 2013-11-18 16:20:17

相隔這么遠很容易濾掉的，用低通濾掉吧，別糾結了

wccd 發表于 2014-1-16 10:45:01

加強濾波，減輕干擾！
