怎么解決毛刺問題

查看數: 6037 | 評論數: 8 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2012-11-21 17:06

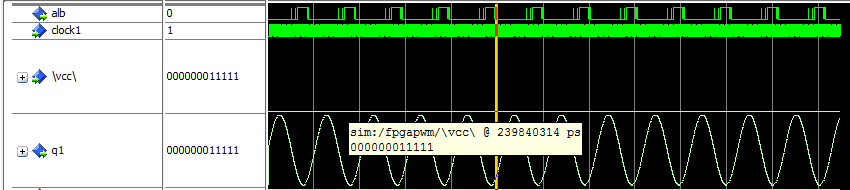

vcc是我設置的一個固定電平，q1是用用計數器+rom產生的正弦波，alb是vcc和q1經過比較器后的輸出波形,q1

回復

lureny 發表于 2012-11-29 10:01:03

幾個問題：
你在用什么做仿真？
輸出是組合邏輯還是寄存器？
毛刺有沒有寬度？

zhangaiminab 發表于 2012-11-29 09:54:37

McuPlayer 發表于 2012-11-26 10:43:59

用全局時鐘同步后，仍然有毛刺？

fengsining 發表于 2012-11-26 09:40:29

樓主你的‘毛刺’很有規律性，可以看看是否是你的q1信號在那毛刺產生的幾個點的值不穩定造成的。

xmllf 發表于 2012-11-25 15:14:20

McuPlayer 發表于 2012-11-22 09:07
你所說的“毛刺”，是指正弦波不光滑吧

這不叫毛刺，這是數字化必然出現的，需要硬件的濾波電路來處理

是比較器alb輸出信號上的尖脈沖，在比較器上加個時鐘信號輸入延時一個周期輸出就解決了，不知道為什么

ohmydog 發表于 2012-11-23 11:33:48

這個貌似沒有采用同步設計的原因

mxh0506 發表于 2012-11-22 15:00:19

數字電路里有一種“施密特觸發器”可以消抖，模擬比較器可以通過加入滯環來實現類似的特性。

McuPlayer 發表于 2012-11-22 09:07:34

你所說的“毛刺”，是指正弦波不光滑吧

這不叫毛刺，這是數字化必然出現的，需要硬件的濾波電路來處理
