發布時間: 2012-11-13 10:42

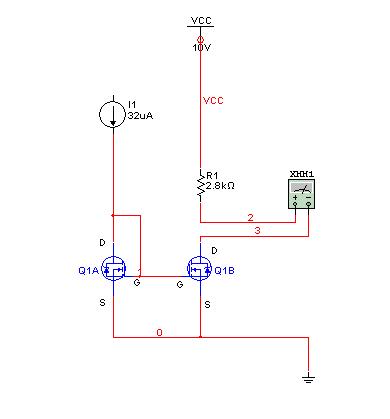

正文摘要:我用安森美的NTJD4001N搭了一個簡單的鏡像電流源 使用吉時利2400做基準電流源提供電流具體電路如下，可是鏡像端的電流與基準端差別很大,我試用不同基準電流時得到的鏡像端電流都比基準電流大，測得的數據中的3組：16 ... |
| 受教育了！！！！！！！！！！！！！！！！！！！！！！！！ |
| 你用的MOSFET，并且沒有配對，他的開啟電壓可能相差很大，這樣做出來的達不到鏡像的效果。你試試換成雙極型三極管，然后每個三極管的e極到地串個相同的電阻試試。 |
