漲知識！一分鐘帶你了解霍爾效應

霍爾效應原理是以物理學家埃德溫霍爾命名的。1879年，他發現，當電流沿一個方向流動時，當引入垂直于磁場的導體或半導體時，可以在電流路徑的直角上測量電壓。

霍爾電壓可由V Hall=OB計算，其中：

V Hali=電動勢(伏特)

O=靈敏度(Volts/Gauss)

B=高斯中的應用場

I=偏置電流

這一發現最初用于化學樣品的分類。

20世紀50年代，砷化銦半導體化合物的發展導致了第一種有用的霍爾效應磁性儀器。霍爾效應傳感器允許測量需要傳感器運動的直流或靜態磁場。

在60年代，硅半導體的普及導致了霍爾元件和集成放大器的第一次組合。這導致了現在經典的數字輸出霍爾開關。

霍爾換能器技術的不斷發展，見證了從單元器件到雙正交排列元件的發展。這樣做是為了盡量減少霍爾電壓端子的偏移。接下來的進展帶來了四元換能器的二次型。這些單元采用四元正交排列在一個橋的結構。所有這些硅傳感器都是由雙極結半導體工藝制成的。

切換到CMOS工藝允許對電路的放大器部分實現斬波穩定。這有助于通過減少運算放大器的輸入偏移誤差來減少錯誤。非斬波穩定電路中的所有誤差都會導致數字或偏置開關點的誤差和線性輸出傳感器的增益誤差。當前一代CMOS霍爾傳感器還包括一種通過霍爾元件主動切換電流方向的方案。

該方案消除了半導體霍爾元件典型的偏置誤差.它還積極補償溫度和應變引起的偏移誤差。

有源板開關和斬波穩定器的整體效應使開關點漂移或增益和偏置誤差提高了一個數量級。

它是怎么工作的？

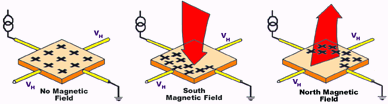

如上圖所示，在磁場存在的情況下，霍爾IC開關是關閉的，沒有磁場。

地球的磁場不會操作霍爾IC開關，但是普通的冰箱磁鐵將提供足夠的強度來驅動傳感器。
