CS83501E與CS83601E內置升壓單聲道功放的功能與區別提供技術支持
||

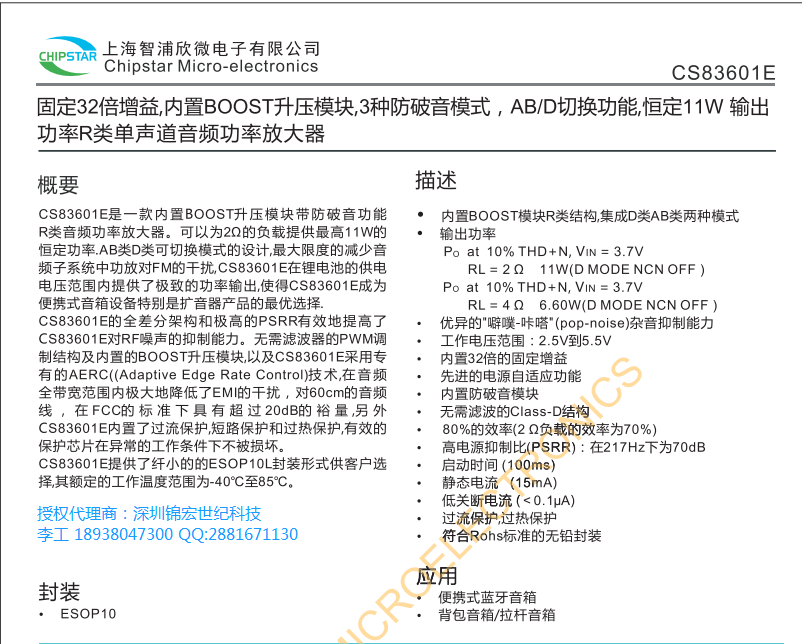

授權代理上海制品芯CS83601E是一款內置BOOST升壓模塊帶防破音功能R類音頻功率放大器。深圳錦宏世紀科技李生 189 38047300可以為2Ω 的負載提供高11W的恒定功率.AB類D類可切換模式的設計,大限度的減少音頻子系統中功放對FM的干擾,CS83601E在鋰電池的供電電壓范圍內提供了的功率輸出,使得CS83601E成為便攜式音箱設備特別是擴音器產品的優選擇. CS83601E的全差分架構和 極高的PSRR有效地提高了CS83601E對RF噪聲的抑制能力。無需濾波器的PWM調 制結構及內置的BOOST升壓模塊,以及CS83601E采用專有的AERC((Adaptive Edge Rate Control)技術 ,在音頻全帶寬范圍內極大地降低了EMI的干擾，對60cm的音頻線，在FCC的標準下具有超過20dB的裕量,另外CS83601E內置了過流保護,短路保護和過熱保 護,有效的保護芯片在異常的工作條件下不被損壞。CS83601E提供了纖小的的ESOP10L封裝形式供客戶選擇,其額定的工作溫度范圍為-40℃至85℃。
內置BOOST模塊R類結構,集成D類AB類兩種模式
輸出功率
PO at 10% THD+N, VIN = 3.7V
RL = 2 Ω 11W(D MODE NCN OFF）
PO at 10% THD+N, VIN = 3.7V
RL = 4 Ω 6.60W(D MODE NCN OFF）
優異的"噼噗-咔嗒"(pop-noise)雜音抑制能力
工作電壓范圍：2.5V到5.5V
內置32倍的固定增益
的電源自適應功能
內置防破音模塊
無需濾波的Class-D結構
80%的效率(2 Ω負載的效率為70%)
高電源抑制比(PSRR)：在217Hz下為70dB
啟動時間 (100ms)
靜態電流 (15mA)
低關斷電流 (＜0.1μA)
過流保護，短路保護和過熱保護
符合Rohs標準的無鉛封裝
CS83501E具有固定20倍增益、4種防破音、AB/D類10.7W輸出單聲道的音頻功率放大器。
CS83501E是一款內置BOOST升壓模塊帶放***音功能R類音頻功率放大器。CS83501E 3.7V可以為4Ω的負載提供10.7W的恒定功率。
CS83501E的全差分架構和極高的PSRR有效地提供了CS83501E對RF的***能力，無需濾波的PWM調制結構及內置的BOOST升壓模塊，以及CS83501E采用專有的AERC技術，在音頻全帶寬范圍極大的降低了EMID的干擾，在FCC的標準下具有超過20dB的裕量，內置了過流和過熱保護，封裝為ESOP10L,工作溫度范圍為-40~85C°
