標題: 天源TP5610B 高性能 CV/CC 同步降壓型 DC-DC 轉換芯片6.5V~30V 3A [打印本頁]

作者: 梓晶微黃先生 時間: 2025-10-31 11:13
標題: 天源TP5610B 高性能 CV/CC 同步降壓型 DC-DC 轉換芯片6.5V~30V 3A

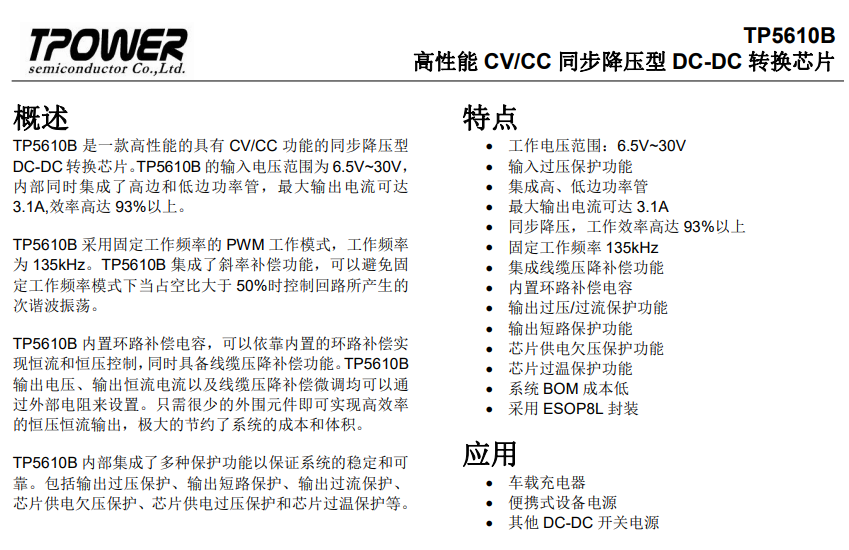

TP5610B 是一款高性能的具有 CV/CC 功能的同步降壓型DC-DC 轉換芯片。TP5610B 的輸入電壓范圍為 6.5V~30V，內部同時集成了高邊和低邊功率管，最大輸出電流可達3.1A,效率高達 93%以上。采用固定工作頻率的 PWM 工作模式，工作頻率為 135kHz。TP5610B 集成了斜率補償功能，可以避免固定工作頻率模式下當占空比大于 50%時控制回路所產生的次諧波振蕩。
內置環路補償電容，可以依靠內置的環路補償實現恒流和恒壓控制，同時具備線纜壓降補償功能。
輸出電壓、輸出恒流電流以及線纜壓降補償微調均可以通過外部電阻來設置。只需很少的外圍元件即可實現高效率的恒壓恒流輸出，極大的節約了系統的成本和體積。
內部集成了多種保護功能以保證系統的穩定和可靠。包括輸出過壓保護、輸出短路保護、輸出過流保護、芯片供電欠壓保護、芯片供電過壓保護和芯片過溫保護等。
特點
工作電壓范圍：6.5V~30V
輸入過壓保護功能
集成高、低邊功率管
最大輸出電流可達 3.1A
同步降壓，工作效率高達 93%以上
固定工作頻率 135kHz
集成線纜壓降補償功能
內置環路補償電容
輸出過壓/過流保護功能
輸出短路保護功能
芯片供電欠壓保護功能
芯片過溫保護功能
系統 BOM 成本低

應用
車載充電器 便攜式設備電源 其他 DC-DC 開關電源TP5610B 是一款高性能的具有 CV/CC 功能的同步降壓型DC-DC 轉換芯片。TP5610B 的輸入電壓范圍為 6.5V~30V，內部同時集成了高邊和低邊功率管，最大輸出電流可達3.1A,效率高達 93%以上。采用固定工作頻率的 PWM 工作模式，工作頻率為 135kHz。TP5610B 集成了斜率補償功能，可以避免固定工作頻率模式下當占空比大于 50%時控制回路所產生的次諧波振蕩。
內置環路補償電容，可以依靠內置的環路補償實現恒流和恒壓控制，同時具備線纜壓降補償功能。
輸出電壓、輸出恒流電流以及線纜壓降補償微調均可以通過外部電阻來設置。只需很少的外圍元件即可實現高效率的恒壓恒流輸出，極大的節約了系統的成本和體積。
內部集成了多種保護功能以保證系統的穩定和可靠。包括輸出過壓保護、輸出短路保護、輸出過流保護、芯片供電欠壓保護、芯片供電過壓保護和芯片過溫保護等。
特點
工作電壓范圍：6.5V~30V
輸入過壓保護功能
集成高、低邊功率管
最大輸出電流可達 3.1A
同步降壓，工作效率高達 93%以上
固定工作頻率 135kHz
集成線纜壓降補償功能
內置環路補償電容
輸出過壓/過流保護功能
輸出短路保護功能
芯片供電欠壓保護功能
芯片過溫保護功能
系統 BOM 成本低

應用
車載充電器 便攜式設備電源 其他 DC-DC 開關電源
