標題: 一天一點基礎 [打印本頁]

作者: wb61850 時間: 2009-6-18 08:25
標題: 一天一點基礎
我最喜歡基礎了，大家一起學習了，哈哈

作者: wb61850 時間: 2009-6-18 08:28
基礎1：電阻會發熱
條件是：通過電流時
備注：排除旁熱的條件

作者: wb61850 時間: 2009-6-18 08:32
2.天線是電阻嗎
可以等效為輻射電阻
光、熱輻射都是廣義上的電磁波

作者: wb61850 時間: 2009-6-18 08:32
歡迎大家拍俺，嘿嘿

作者: wb61850 時間: 2009-6-18 08:34
俺不喜歡出風頭，俺喜歡湊熱鬧，嘿嘿

作者: wb61850 時間: 2009-6-18 08:38
俺們的口號：緊密聯系廣大的電子菜鳥，共同步入神秘的電子世界
歡迎大家只看不回，沒有關系的

作者: qupeng2008 時間: 2009-6-18 09:27
堅決的支持LZ，1K多層的高樓啊~
俺看過你那個基礎連講~

作者: 粉絲 時間: 2009-6-18 12:08
準備好磚頭，留心聽課。

作者: jxb01033016 時間: 2009-6-18 14:54
[quote][/quote]

作者: wb61850 時間: 2009-6-18 20:53
感謝大家的光臨！
LS的是MM還是JJ，怪嚇人的

作者: wb61850 時間: 2009-6-18 20:56
俺到這里來是HOT叔勾引的

老郭還是真不錯，好人啊，佩服！嘿嘿

作者: wb61850 時間: 2009-6-18 20:57
俺在21有近2000層的樓

俺的全部才殘啊

作者: tyw 時間: 2009-6-18 20:58
從零開始,從我開始

作者: wb61850 時間: 2009-6-18 20:59
俺的理想是在老郭這里蓋3000
時間是無限期

作者: wb61850 時間: 2009-6-18 21:02
非常感謝老T叔，鋼鋼的

作者: wb61850 時間: 2009-6-18 21:12
首先我們要端正學習的態度。
我不是老師，所以我們可以共同學習、共同進步
不是為了目的而學，如果說有目的就是——愛好
不要互相殘害，說的對的就聽，說的不對的就當沒說
作為一個國家公民，遵守國家的法律、法規是公民的基本義務，這一條在任何國家都是一樣的。
我談的都是基礎的，不會涉及任何商品，我說的教科書上都有。

作者: wb61850 時間: 2009-6-18 21:27
http://music.sina.com.cn/yueku/m/1015596.html

作者: 粉絲 時間: 2009-6-18 21:31
本人英語認識幾個ABC字母，對數學不感冒，聽大牛說精通電子必要精通微積分，現在興致正濃，教教俺吧！

作者: wb61850 時間: 2009-6-18 21:37
粉絲兄，看到您的形象讓俺想起了一個名人——本.....

微積分俺的理解是：
把一張紙裁成很多塊——微分
把很多塊紙拼成一塊——積分
這就是——微積分

作者: 粉絲 時間: 2009-6-18 22:11
有這么簡單？俺看了很久還不知是啥回事？找一本同濟的高數，什么極限呀，什么導數呀，還以為是計算導彈的數，看到俺一頭霧水，哪里有這么簡單的事？

作者: wb61850 時間: 2009-6-18 22:32
粉絲兄：
數學是泛泛而言的。
具體到電路來說，微積分的作用還是很廣泛的。
比方說，電容器的電壓和電流的關系，電感器的電壓和電流的關系等，都涉及微積分問題。
波形法，有助于比較形象的理解電路中的微積分問題。就是通過電壓（電流）的波形來理解它們之間的微分（積分）關系。

作者: McuPlayer 時間: 2009-6-19 00:55
支持樓主，向樓主學習

一天一點基礎，這個主題非常棒！

作者: wb61850 時間: 2009-6-19 06:48
一天一點基礎，一天一天進步，是不錯
也祝Mcu兄如駿馬奔騰

作者: wb61850 時間: 2009-6-19 06:55
大家不要想“一口吃個胖子”凡事都得循序漸進。
我們就從最基礎的開始，這樣比較好接受點。

作者: wb61850 時間: 2009-6-19 06:58

這是干電池，是俺一不小心從垃圾堆里揀的

當然是廢電池了，哈

作者: wb61850 時間: 2009-6-19 07:02
揀垃圾是俺的嗜好，因為這是無本萬利的事。雖然垃圾是很骯臟的，但俺相信“垃圾真理”

作者: wb61850 時間: 2009-6-19 07:08
樓上照片是一個干電池組。它是由兩節3V干電池串連的。
這種電池是不可充電的一次性干電池。可能是數碼相機之類東東上用的。
干電池又稱為“伏打電池”

作者: wb61850 時間: 2009-6-19 07:19

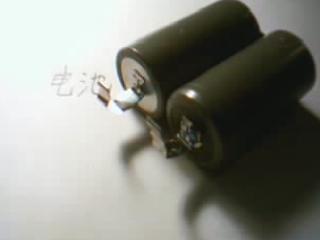

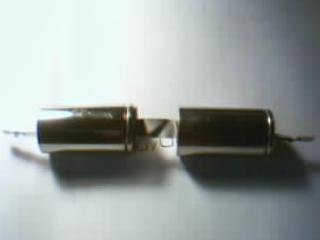

哈，這是俺把它去了皮以后的情況。
大家可以明顯的看出它是由兩節電池串聯的。

作者: wb61850 時間: 2009-6-19 07:37

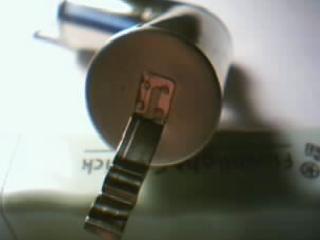

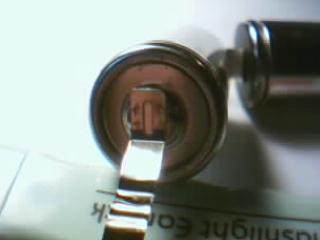

這是電池的正極

正極導體與負極導體之間是絕緣的（否則就短路了）。
在任何情況下都不能用導體將電源的正極與負極直接連接起來，否則就是“電源短路”。
“電源短路”輕則使電能消耗殆盡（都消耗在電源內阻上了）重則引起電池爆裂（由于短路引起強瞬間電流）或者引起火災

。

作者: wb61850 時間: 2009-6-19 07:51

這就是電池的負極了，哈哈.....
其實負極就是一個金屬筒，它把正極（導體）包在里面了

干電池的正極（導體）與負極（導體）之間是化學介質。
化學介質的作用是發生化學反應，把化學能轉換為電能，激發電源電動勢。表現在電池的電極之間激發一定的直流電壓，并且能夠通過外負載形成回路電流。

作者: wb61850 時間: 2009-6-19 08:22

作者: wb61850 時間: 2009-6-19 08:25

現在可以把它扔掉了

作者: wb61850 時間: 2009-6-20 08:26
想來想去暫時還是不能仍掉，還能挖掘點啥出來

作者: wb61850 時間: 2009-6-20 08:54

這是兩節標成電壓3V的干電池（不能充電）串聯構成的6V直流電源。
實際上這兩節電池已經沒有“電”了，要不人家也不會仍掉的。
不過，這兩節電池還殘余一些電量。經實測的參數如下：
電池1：開路電壓=2.64V；短路電流=450mA（短路時間一秒鐘）
電池2：開路電壓=2.60V；短路電流=80mA（短路時間一秒鐘）
測量電池有沒有電了，用測短路電流法比較可靠。一般短路電流越大則剩余電量越多。當然這和“電源短路”是不同的，因為要電流要經過表頭內阻（不是用導體直接把正極和負極短路）。當然，對于新電池最好不要這樣測量（可能會引起強電流，使表頭過載燒壞表頭）。這種方法適合對電池殘余電量的測量。當然，對于電流的測量一定要本著由大電流檔到小電流檔的原則，并且每一次換檔的時候要斷開電路，否則可能會燒壞表頭。
大家通過上述實測參數可以發現一個問題，兩節電池的開路電壓基本相同而短路電流卻相差懸殊。這就說明這兩節電池的內阻是不同的，根據歐姆定律：I=V/R 不難理解這點。
干電池在使用的過程中，內阻不斷增大，電壓也不斷下降。當電壓下降到設備規定的最低值時，旋告報廢。但是這時并不是說電池一點電也沒有了。比方說電池1通過實測發現它還是有一定的電量的（請看上述實測參數），還可以在利用哦

作者: wb61850 時間: 2009-6-20 09:22

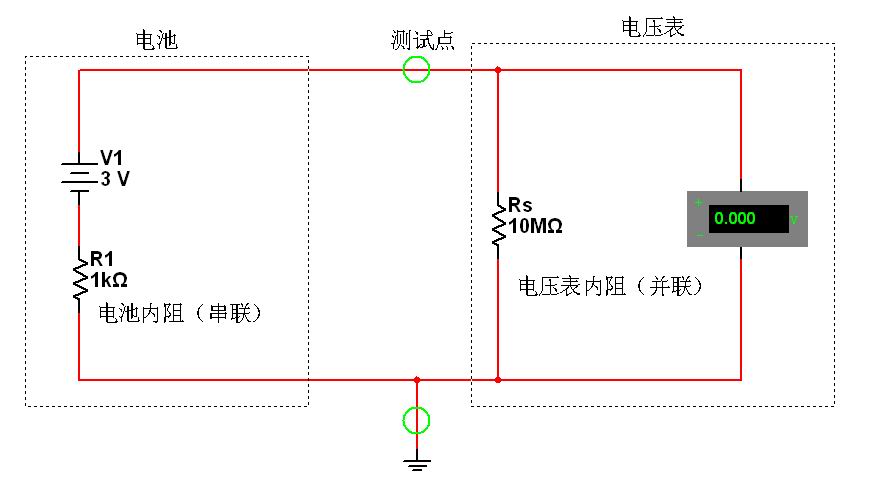

這是測量開路電壓的示意圖。
這個網絡不復雜，可以通過歐姆定律推倒出電源內阻R1以及電壓表內阻Rs對測量值的影響

作者: tyw 時間: 2009-6-20 09:27
電池可充還是不可充，看單個電壓,１.2V(新的)為可充，1.5V一般為不可充.

作者: wb61850 時間: 2009-6-20 09:33
多謝T叔指點

作者: wb61850 時間: 2009-6-20 09:36

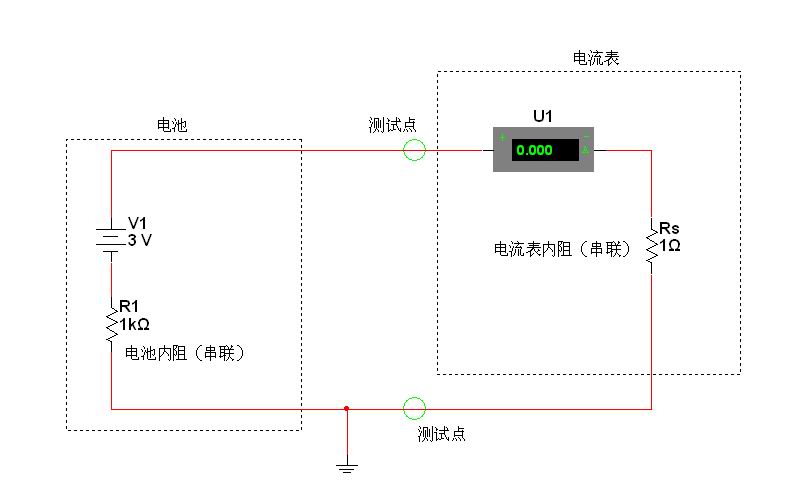

這是短路電流測量示意圖

作者: wb61850 時間: 2009-6-20 09:37
如果大家看不清楚圖片可以到“我的相冊”里找一下。
歡迎大家批評指教

作者: HWM 時間: 2009-6-20 09:53
頂一下樓主。

要看清圖片可點擊圖片，然后可放大（用滾輪）

作者: wb61850 時間: 2009-6-20 09:58
多謝HWM老師指點

作者: McuPlayer 時間: 2009-6-20 10:32
繼續看樓主的高樓，現在很少像樓主這么扎實的人了

作者: sz_kd 時間: 2009-6-20 11:52
LZ是個很實在的人,頂

作者: wb61850 時間: 2009-6-21 21:20
大家不要客氣，我只是一個平凡而普通的人

作者: wb61850 時間: 2009-6-21 21:21
850，850.....O了

作者: wb61850 時間: 2009-6-21 21:41

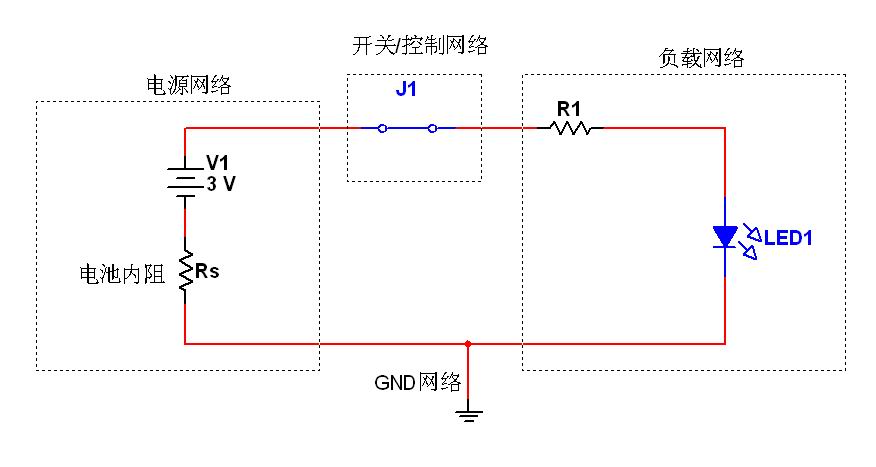

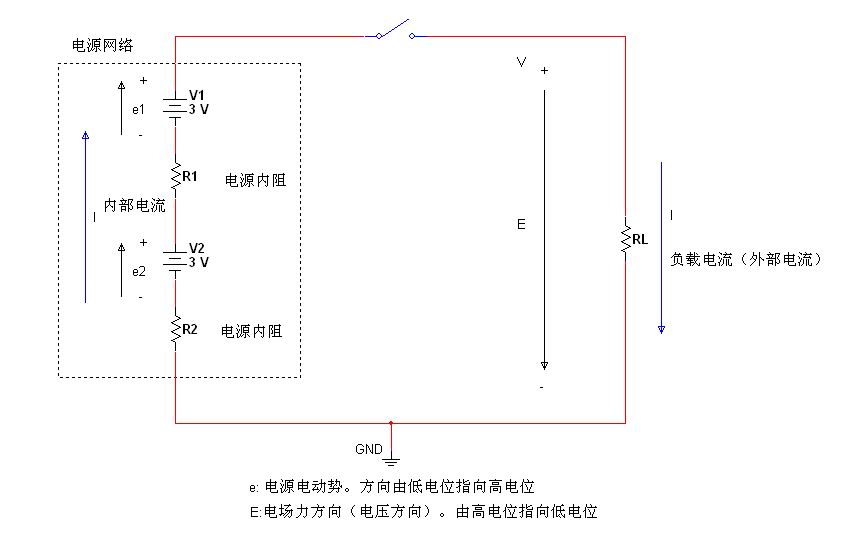

這可能是一個最簡單的電路了。麻雀雖小，五臟俱全

作者: wb61850 時間: 2009-6-21 21:43
850，上電路，O了

作者: wb61850 時間: 2009-6-21 21:50

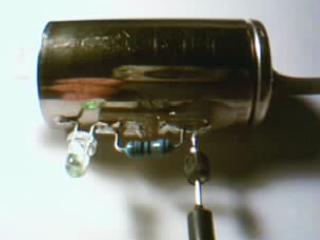

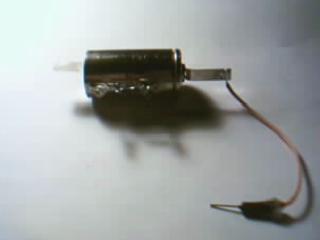

這就是上述原理圖的實際電路了
用的還是那塊揀來的電池，
純屬廢物在利用，O了

作者: wb61850 時間: 2009-6-21 21:51
下面詳細的介紹一下這個電路

作者: 老郭 時間: 2009-6-21 21:56
支持。繼續！

作者: wb61850 時間: 2009-6-21 21:56

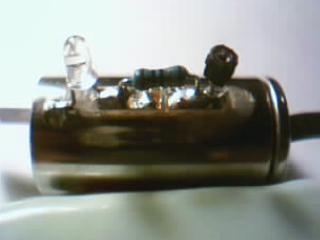

這是一個近景。
從左到右依次是：反光二極管（負極是接地的）、限流電阻（130歐姆），插座（單孔，充當開關用）

作者: wb61850 時間: 2009-6-21 22:15

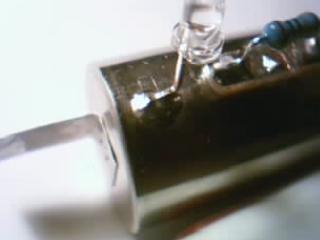

大家可以看到，發光二極管的負極（陰極）是直接接地的。
這里的GND網絡是電池的負極導體。

作者: wb61850 時間: 2009-6-21 22:20

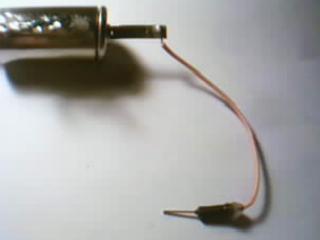

正極由插針引出。插針插入插座，等效為開關閉合。

作者: wb61850 時間: 2009-6-21 22:23

開關閉合，LED亮，O了

作者: 一朝成名 時間: 2009-6-21 22:27
不錯，真的很少能找到這么踏實的人了

全世界都在灌水，we are lonely lonely

作者: wb61850 時間: 2009-6-21 22:28

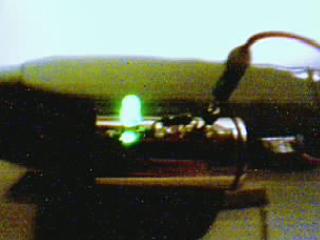

來張夜景的，QQ攝像頭拍攝的。沒錢買貴的，大家湊和著看吧，O了

作者: wb61850 時間: 2009-6-21 22:31
感謝老郭，感謝一朝成名（祝早日成名），感謝大家，O了

作者: 一朝成名 時間: 2009-6-21 22:36
成名還是算了

做一個平凡的人足夠了……
達則兼濟天下，窮則獨善其身

歡迎你到linux板塊指導

作者: wb61850 時間: 2009-6-21 22:39
總結一下：
任何電路都離不開電源。
簡單的電源可能是一塊電池，復雜的電源可能是一個網絡。無論如何它們都是為電路提供電能量的（表現為供電電壓）。它們必然是由一種非電能量轉換為電能量的。
任何電路總是有負載的，簡單的負載可以是一個電阻，復雜的負載可能是一個網絡。
任何電路總是含有控制系統的。簡單的控制系統可能是一個開關，復雜的控制系統可能是一個網絡。
任何電路都必須選擇好參考地（GND）。作為電壓測量的基準點（參考點）。

作者: wb61850 時間: 2009-6-21 22:47
非常感謝一朝成名兄弟，共同學習，一起進步，O了

作者: qupeng2008 時間: 2009-6-21 23:17
俺也來學習~哈哈
支持~wb61850
自從有了你，公社變得更精彩~

作者: wb61850 時間: 2009-6-23 08:06
因為有了大家所以才精彩，感謝qupeng2008

作者: wb61850 時間: 2009-6-23 08:13

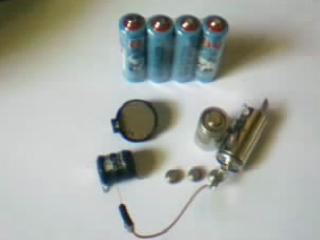

各種各樣的電池，嘿嘿

作者: wb61850 時間: 2009-6-23 08:14
有的電池可以充電，有的不能充電，嘿

作者: wb61850 時間: 2009-6-23 08:16
俺覺得啊，用電池供電的設備有一個好處：
與電網脫離，杜絕了電網傳導耦合對電路的干擾。

作者: wb61850 時間: 2009-6-23 08:42

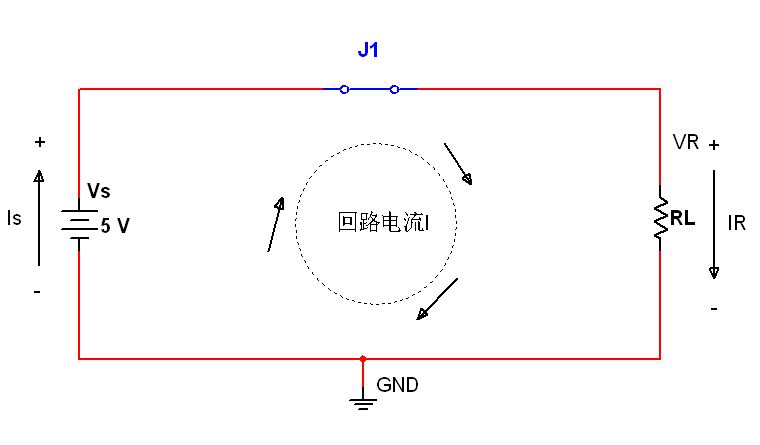

我們看一下這個簡單電路中的能量關系。
電阻R的電壓VR和電流IR方向如圖所示。電流由高電位端流向低電位端，電子e的電勢能減少。根據能量守恒原理，減少的電勢能轉換為“熱能”輻射到周圍的空間中去。
在看電池這端。Is是電源電流（這里假設Vs是理想的電壓源，內阻=0），Vs是電源電壓。Is與Vs的方向如圖所示。由圖可見，電流是由低電位端流向高電位端。在這個過程中，電子e的電勢能是增大的。由能量守恒原理可知，電子增加的電勢能是由電源電動勢（非電能）轉化而來的。
這個簡單的電路說明，形成回路電流（環路電流）的必要條件是：回路中含有電動勢。

作者: qupeng2008 時間: 2009-6-23 08:59
早早起來來占座~

作者: 原野之狼 時間: 2009-6-23 10:17
樓主嚴謹踏實的治學作風很值得敬佩，歡迎到職業發展版塊布道，講講閣下的人生經歷。

作者: wb61850 時間: 2009-6-23 20:49
狼兄好：
“謹踏實的治學作風”俺實在是不敢當

俺只是一個電子愛好者而已

俺活到36歲，沒有啥值得炫耀的。在常人眼里，俺是個失敗者。
俺不騙人、不坑人、不害人僅此而已。
只是愿意把自己那點微不足道的經驗拿出來與大家分享而已。才疏學淺，還望大家海涵。
謝謝大家的支持，衷心的感謝！

作者: wb61850 時間: 2009-6-24 07:06
新的一天開始了！新一輪太陽升起來了！
清晨第一縷陽光，帶給你幸運與勇氣！
OL

作者: wb61850 時間: 2009-6-24 08:00

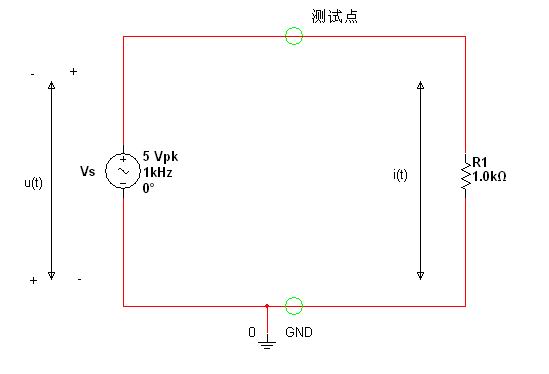

大家請看上述電路。
在上述電路中，Vs是理想的正弦電壓源（其內阻=0）。正弦量的三要素是：振幅、頻率和初相位，這是很重要的。
Vs的三要素已經標注在圖上

R1是負載電阻，假設其是理想的電阻（即除了通電發熱以外，沒有其它效應）。
大家知道，交流電的大小及方向是隨時間變化的。我們用雙向箭頭線表示這種變化。u(t)是交流電壓，i(t)是交流電流，它們都是隨時間安正弦規律變化的。
在這里我們假設GND的電位=0，那么相對于電源的另一個測試端來說，其電壓（電位差）的變化是時正、時負的

作者: wb61850 時間: 2009-6-24 08:03
我們來討論一下上述電路中的能量關系

作者: wb61850 時間: 2009-6-24 08:09

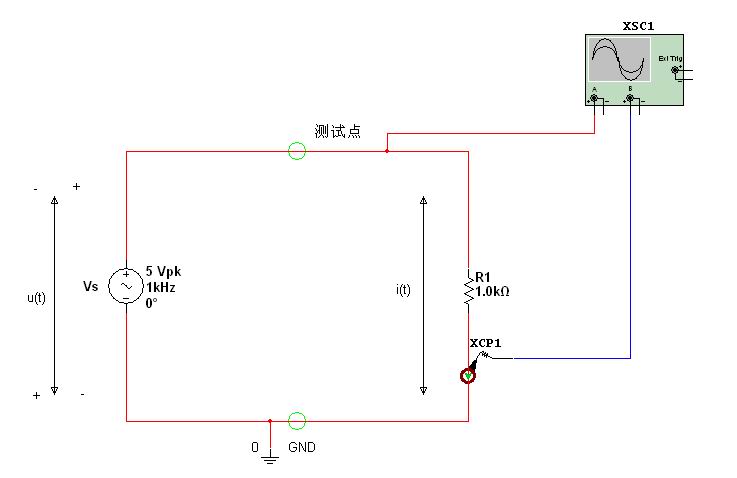

我們來測試一下電壓u(t)和電流i(t)的波形。測試原理如上圖。

作者: wb61850 時間: 2009-6-24 08:18

好的

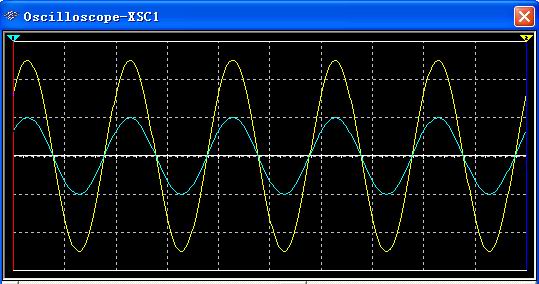

大家看到了，黃色信號線是電壓u(t)，青色的信號線是電流i(t)，它們是同相的關系。
圖中，中間白色的橫線是GND，其電位=0。

作者: wb61850 時間: 2009-6-24 08:26

大家知道功率P=電壓V*電流I

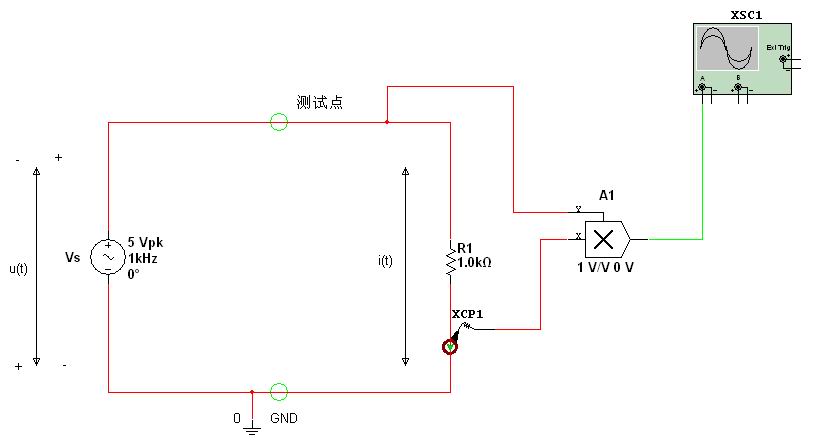

我們用一個模擬乘法器來測試一下這個電路的功率，測試原理如圖所示。

作者: wb61850 時間: 2009-6-24 08:36

好的

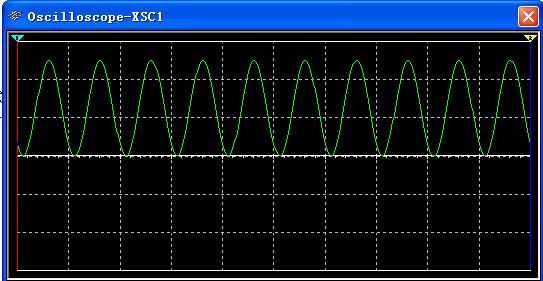

大家請看這個圖，這個圖就是該電路的功率曲線p(t)了。它是一個按正弦規律變化的脈動直流波形，其脈動頻率等于電源頻率的2倍。
該曲線可以說明“瞬時功率”以及“平均功率”，大家可以自己直觀的看出來

大家知道p(t)=u(t)*i(t)這個基本關系就可以了，嘿嘿。
功率的單位是W（瓦特），1W=1J/S（焦耳/秒）
功率的物理含義是：單位時間內作功的多少。

作者: wb61850 時間: 2009-6-24 08:40
上面這個波形有一個重要的特征：波形始終在0值以上，沒有進入負值區域。

作者: wb61850 時間: 2009-6-24 08:44
也就是說在正弦電壓源的激勵下，純電阻電路始終是做“正功”的

作者: wb61850 時間: 2009-6-24 08:49

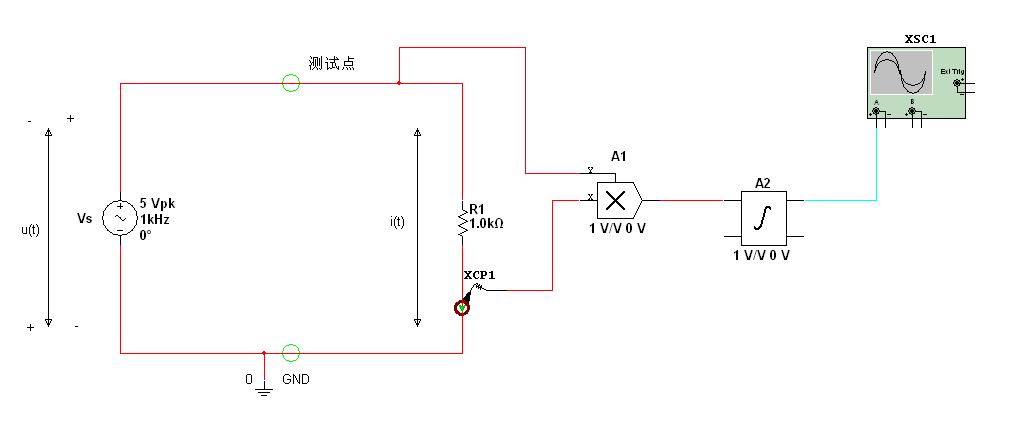

我們把功率對時間積分一下看看，如上圖所示

作者: wb61850 時間: 2009-6-24 08:56

OL

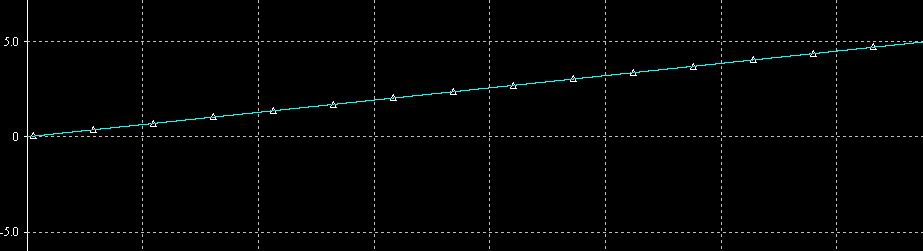

這就是功率對時間的積分曲線了

它表明：純電阻電路消耗的能量始終是在隨時間增大的。而電阻轉化的能量（熱、光等）必然是由電源供給的。
在純電阻電路中沒有能量的反向傳送的現象。

作者: wb61850 時間: 2009-6-24 08:58
說明一下，以上分析只是定性的沒有定量的分析。
歡迎大家批評、指教！謝謝

作者: wb61850 時間: 2009-6-24 09:02
以后我們繼續分析一下純電容電路和純電感的特性。
該上班去樓，88

作者: qupeng2008 時間: 2009-6-24 09:55
呵呵~堅持學習~

wb61850上班蠻晚的啊~

作者: wb61850 時間: 2009-6-25 07:37
哈哈，qupeng2008老弟，俺主要是負責衛生工作，所以可以晚些去的

作者: wb61850 時間: 2009-6-25 07:46
OL
我們繼續我們的學習

作者: wb61850 時間: 2009-6-25 07:59

好的，

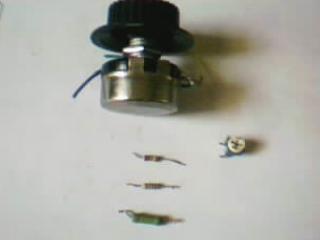

大家請看這張照片（是俺用QQ攝像頭親自拍攝的，絕對是真的哦）

電阻器、電位器它們都屬于電阻性質的的器件。
電阻性質的器件的基本性質是通過電流后（或加上電壓時）會將電勢能（電位能）轉換為熱能輻射出去。輻射出去的能量一去而不復返

作者: wb61850 時間: 2009-6-25 08:00
好了，我們下面看一下在正弦電壓源激勵下的純電容電路有怎樣的性質。

作者: wb61850 時間: 2009-6-25 08:13

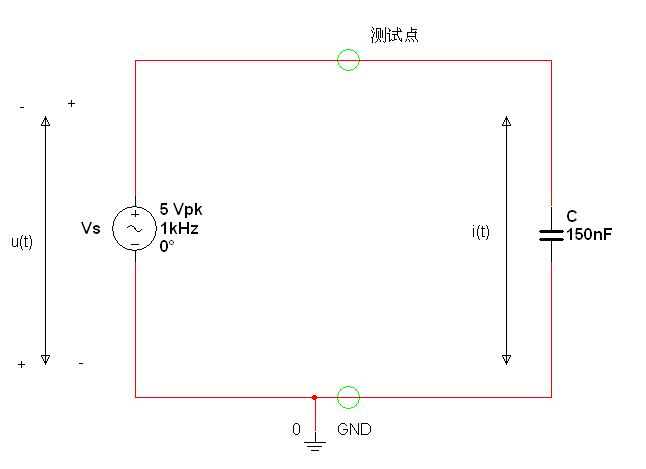

這個電路中。把電阻R換成了電容C，電容C的容抗約等于1K歐姆。
我們來測量一下回路電流ic(t)及電容電壓uc(t)。

作者: wb61850 時間: 2009-6-25 08:23

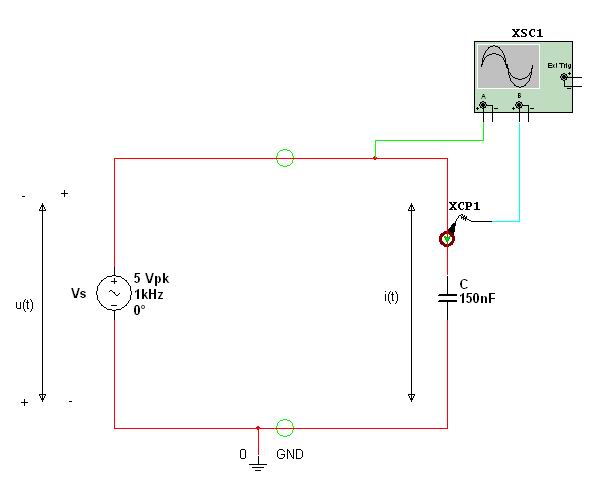

這是測量電路示意圖。

作者: wb61850 時間: 2009-6-25 08:30

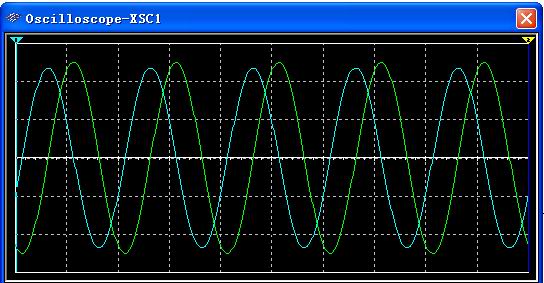

這就是ic(t)（青色）和uc(t)（綠色）的波形了，其中，電流ic(t)是超前（或導前）電壓uc(t)90度（或pi/2弧度）的。pi是圓周率。

作者: wb61850 時間: 2009-6-25 08:36

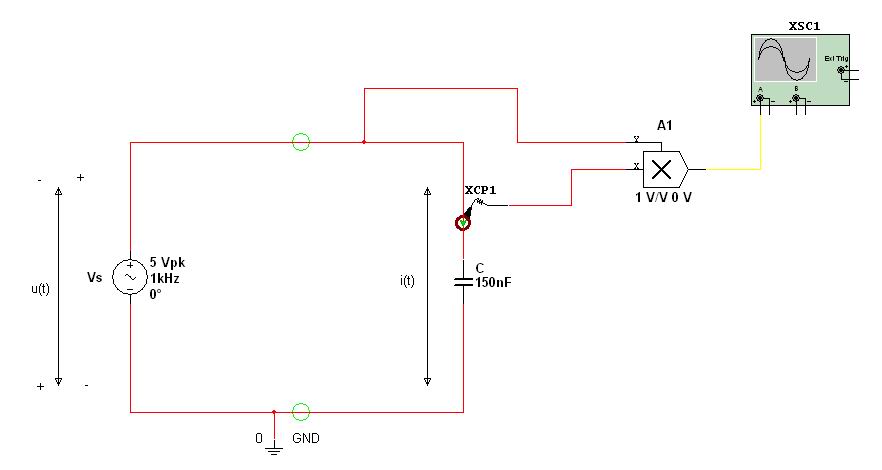

我們把電流ic(t)和電壓uc(t)相乘得到功率曲線p(t)。測量示意圖如上圖所示。

作者: wb61850 時間: 2009-6-25 08:48

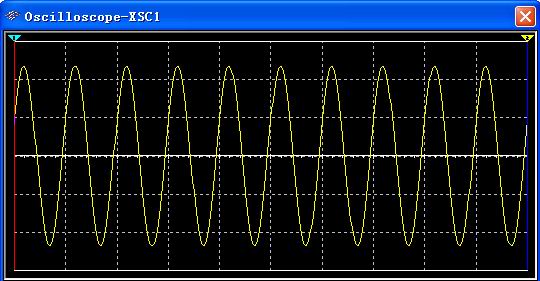

好的，大家看到了，這就是p(t)=ic(t)*uc(t)曲線了。
大家可以明顯的看出來，功率曲線有進入負值的區域，并且正半周與負半周的面積基本相等。
這個波形的頻率是2倍的電源頻率。

作者: wb61850 時間: 2009-6-25 08:54

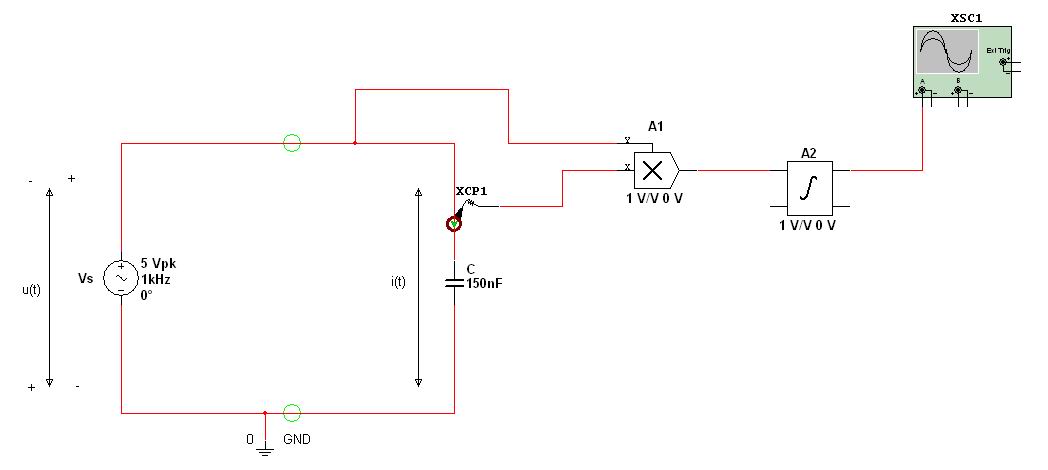

我們在把功率曲線對時間積分一下看看，如圖所示。

作者: wb61850 時間: 2009-6-25 09:06

OL

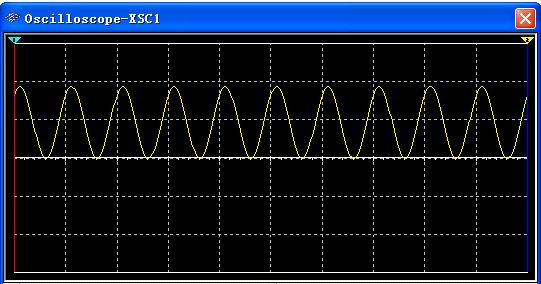

這就是p(t)對時間的積分波形了。
這個曲線說明：在電容器的初始能量建立以后，電路中存在能量的正向傳送（由電源到電容器）和反向傳送（由電容器到電源）。
這個曲線的平均值并不隨時間變化，說明能量既沒有隨時間增大也沒有隨時間減少。
這個信號的頻率也是電源頻率的2倍。
水平有限，錯誤難免，請批評指教！

作者: qupeng2008 時間: 2009-6-25 12:03
俺就看WB醍醐灌頂的話~

作者: wb61850 時間: 2009-6-25 19:54
對不起大家，95樓的積分曲線上錯誤的。該曲線應該是過零點且正、負半周面積相等，而非脈動直流波形。
哎.....

作者: wb61850 時間: 2009-6-25 20:49
免費的軟件有時并不可靠，大家也不要太迷信。
錯誤是難免的，便宜沒好貨，何況是免費的

作者: wb61850 時間: 2009-6-25 20:59
什么“軟件”都不如自己頭腦中的軟件更可靠

作者: wb61850 時間: 2009-6-25 21:09
下面我們將補充些基礎知識，離開基礎是玩不轉的

作者: wb61850 時間: 2009-6-25 21:11
"e" 風暴來了，O了
