標題: 三極管代替MAX232電路 [打印本頁]

作者: ipolo 時間: 2011-8-16 09:36
標題: 三極管代替MAX232電路
可能會有機友問，為什么要用三極管代MAX232集成電路制作6688的數據線，其實是醬紫滴....聽我慢慢道來...

我路過柳州時，還沒到上車時間，就在二手手機市場到處看看，沒想到會發現心愛的小8，配件只有原裝540MA電池和原裝32M卡，外殼有點舊，硬件20軟件10。外殼應該沒有開過。試過功能正常，MMC卡也是好的。最后殺價180米拿下。然后回到貴港....沒想到貴港買不到數據線。暈，沒有數據線怎么升級？小8不升級還有什么意思....上網找來小8數據線的電路圖。打算自己制作一條數據線。馬上跑去電子市場買零件，可是卻找不到MAX232這個集成塊....暈～～

憑著自己玩電絡鐵也有N年之久了，怎么說也不能放棄。再次上網查MAX232的內部電路，終于明白它的工作原理，于是用兩個三極管代MAX232，完成了數據線的制作。制作成本比用MAX232還低....

好了，現在給出MAX232的內部電路和我用三極管做的6688數據線電路圖，給一些和我一樣在邊遠山區買不到數據線，又買不到MAX232的機油參考～

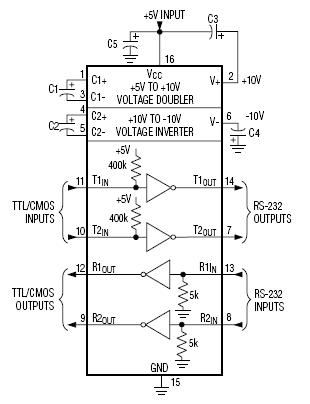

上面這張就是MAX232的內部電路圖

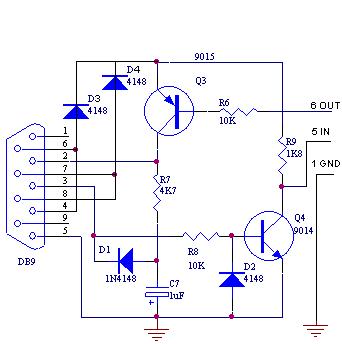

下面是我制作的用三極管代MAX232的6688數據線電路圖，C7電容產生負壓：

作者: spy007868 時間: 2013-9-29 09:09
復制下來�。。。。。�！我自己好好學習�。。。。。。。。。。�！
