標題: 如何識別色碼得出阻值 [打印本頁]

作者: ipolo 時間: 2011-8-12 09:27
標題: 如何識別色碼得出阻值
首先，從電阻的底端，找出代表公差精度的色環，金色的代表5%，銀色的代表10%。

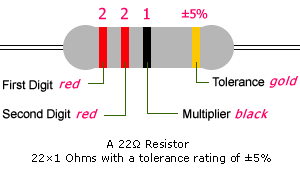

再?gòu)碾娮璧牧硪欢耍页龅谝粭l、第二條色環，讀取其相對應的數字，以下圖為例，前兩條色環都為紅色，故其對應數字為紅2，紅2。

然后，再讀取第三條倍數色環，黑1，所以，在這個例子中，我們得到的阻值是22Ω。

如果第三條倍數色環為金色，則將小數點往左移一位。如果第三條倍數色環為銀色，則將小數點往左移兩位。

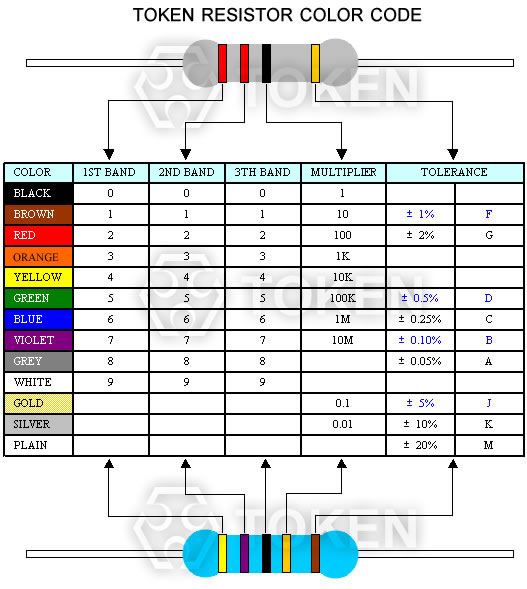

電阻色環色碼識別

作者: spy007868 時間: 2013-10-6 07:49
復制下來！！！！！！！！我自己好好學習！！！！！！！！！！！
