標題: STM學習筆記--STM32F10X時鐘 [打印本頁]

作者: designapp 時間: 2016-9-13 11:31
標題: STM學習筆記--STM32F10X時鐘
　　一：系統(SYSCLK)時鐘3種 (注：時鐘頻率較高)
　　HSI振蕩器時鐘 8MHZ
　　HSE振蕩器時鐘 4-16MHZ
　　PLL 時鐘 2-16倍頻 PLL的設置必須在其激活前完成，激活后不能改變其狀態。
　　1:HSI為內部8MHz RC振蕩產生，啟動時間比HSE短，精度較低。出廠校準精度為1%(25℃)。校準值存放在HSICAL[7：0]。
　　軟件判斷HIS是否啟動完成：通過判斷HSIRDY位是否為1。啟動時，等HIS穩定后，硬件置位HSIRDY�？梢援a生中斷，如果中斷使能(RCC_CIR)。

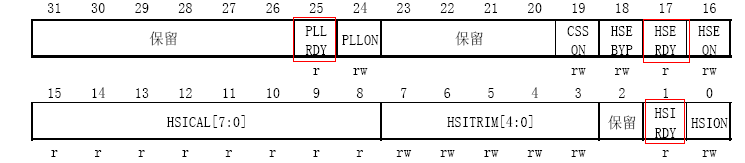

　　時鐘切換：HSI在復位后為默認系統時鐘，若改變時鐘源，需等到目標時鐘源準備就緒，才能夠發送切換。準備就緒的標準是：RCC_CR寄存器里的狀態位。
　　

　　2:HSE時鐘
　　產生方式兩種：
　　à外部時鐘源(HSE旁路)：最大至25MHz
　　à外部晶體/陶瓷諧振器(HSE晶體)：4-16MHz 負載電容需根據晶振調試

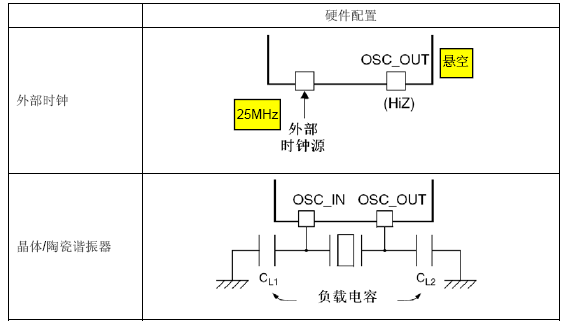

　　硬件配置：
　　

　　軟件判斷HSE是否穩定：HSERDY=1，則HSE穩定。啟動時，得等到HSE穩定時，硬件置位HSERDY�？梢援a生中斷，如果中斷使能(RCC_CIR)。
　　3:PLL為倍頻HSI RC及HSE時鐘。
　　

　　SYSCLK外設應用
　　SYSCLK時鐘 àI2S2/I2S3
　　àAPB預分頻器(1-512)
　　à USB時鐘48MHZàUSBCLK
　　à SDIO, FSMCCLK
　　à (HCLK最大72M)AHB總線，核心存儲器，DMA
　　à APB1預分頻器(1-16)最大時鐘36MHZà PCLK1
　　à APB2預分頻器(1-16)最大時鐘72MHZ àPCLK2
　　à HCLK/2àSDIO的AHB接口
　　PCLK1給APB1外設使用
　　(DAC,，PWR，BKP，CAN，USB，I2C(1-2)，USART(2-5)，SPI(2-3)，WWDG，TIM2-7)
　　PCLK2給APB2外設使用
　　(ADC(1-3),，USART1，TIM(1，8)，SPI1，IOP(A-G),AFIO)
　　

　　二：低速時鐘LSE/LSI應用于RTC及IWDG
　　同理LSE 分為 àLSE旁路
　　àLSE外部晶體/時鐘
　　LSE穩定軟件判斷：LSERDY為1，啟動時，等待時鐘穩定，當時鐘穩定后，硬件置1�？梢援a生中斷。
　　應用：RTC
　　LSE OSC 32.768KHZ à RTC
　　LSI為內部RC振蕩，等待LSIRDY為1，若穩定，硬件置1，可以產生中斷。
　　應用：獨立看門狗IWDOG及RTC
　　LSI RC 40KHZ(30-60KHZ) à RTC 及 IWDG
　　

　　三：時鐘安全系統：CSS
　　作用是檢測HSE是否出現故障，若出現故障，HSE自動關閉，立即產生中斷NMI，直到CSS位中斷掛起位(RCC_CIR)被清除。
