標題: 怎樣將簡單的將電路框圖變成電路原理圖 [打印本頁]

作者: designapp 時間: 2016-2-2 16:19
標題: 怎樣將簡單的將電路框圖變成電路原理圖

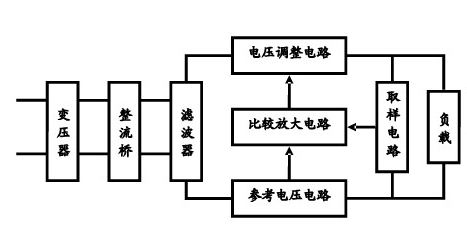

第一步：根據電路工作原理繪制電路原理框圖，這個比較容易，而且比電路原理圖更容易在網上得到。框圖內容越具體，轉化原理圖越容易。下圖是串聯型穩壓電源方框圖：

第二步：將框圖變為原理圖：

先將每個方框的內容變為單元電路。

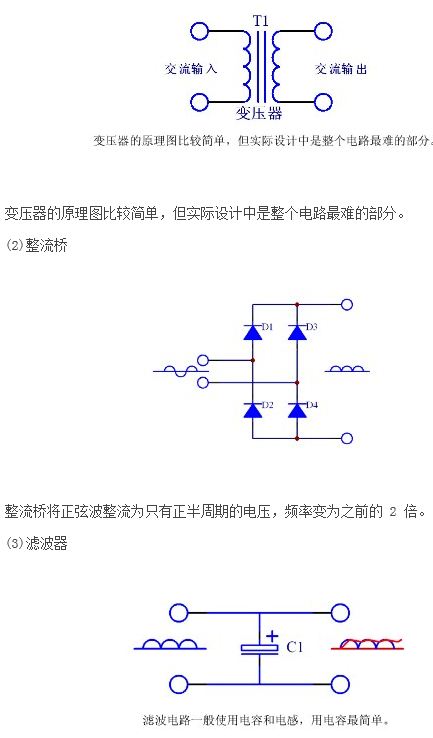

(1)變壓器：

濾波電路一般使用電容和電感，用電容最簡單。

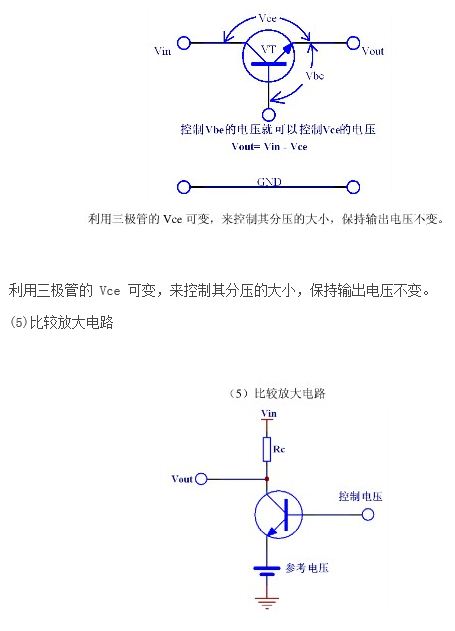

(4)電壓調整電路

采用反相放大電路，控制電壓大于參考電壓與 Vbe 之和，三極管工作在放大狀態才能起控制作用，控制電壓控制 Vout 的輸出電壓大小。

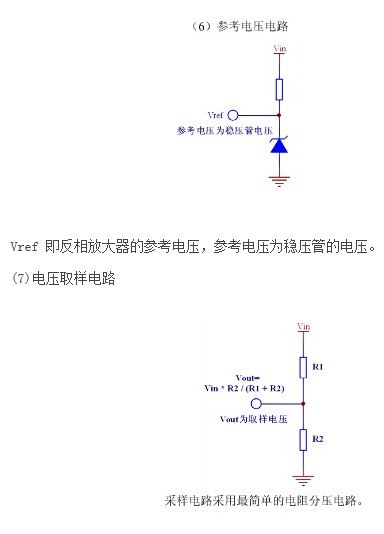

(6)參考電壓電路

采樣電路采用最簡單的電阻分壓電路。

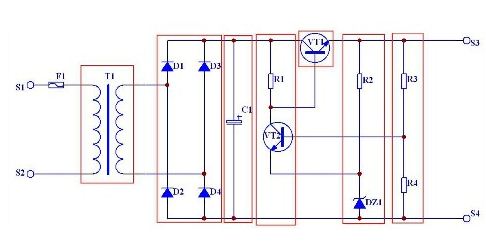

(8)最終組合電路

將框圖中的各部分按照框圖進行組合，即可以完成電路圖的初步轉化。

還要具體分析各個部分如何合理的結合在一起。這些基礎分析屬于電路分析的內容。

圖中的各個框內的電路都可視作二端口網絡。

作者: yinlijun 時間: 2016-3-16 19:51
好圖
