大家晚上好。我們繼續學習哦

作者: wb61850 時間: 2009-7-15 22:32
我不知道大家讀過毛澤東同志的《矛盾論》與《實踐論》沒有。如果沒有的話，俺勸大家讀一下。因?yàn)檫@兩篇文章寫的很好，有助于我們的學習

作者: wb61850 時間: 2009-7-15 22:37
我們以下將展開對“電感器”問題的論述

作者: wb61850 時間: 2009-7-15 22:41
忽悠，接著忽悠

作者: wb61850 時間: 2009-7-15 22:43
大家知道，任何認識都是建立在“感性認識”的基礎上的。
你沒有見過“蘋果”，當然不知道它長的是啥樣了，更談不上它的啥味道的了

作者: wb61850 時間: 2009-7-15 22:44
所以，我們要首先對電感器有個感性認識

作者: wb61850 時間: 2009-7-15 22:45
電感器不是“變壓器”。變壓器或互感器與電感器還是有區別的，雖然電感器是它們的基礎

作者: 老郭 時間: 2009-7-15 22:45
先占一層。等待下文。

作者: wb61850 時間: 2009-7-15 22:49
多謝郭老大的支持

作者: wb61850 時間: 2009-7-15 22:57
有一點說明一下：
俺寫的帖子沒有一篇是重復的，俺寫帖子重來不打草稿

水平有限，錯誤難免，請批評指教。

作者: wb61850 時間: 2009-7-15 23:02

大家看到了，這就是“電感器”了

大家可以看到它們的共同特點是：都有兩個端子（兩個引腳）。

作者: wb61850 時間: 2009-7-15 23:05
請大家注意，上面的電感器有的有“磁芯”有的沒有“磁芯”

作者: wb61850 時間: 2009-7-15 23:11

這是有磁芯的電感器

大家可以看到，它的結構是用一定粗細的導線纏繞在一定形狀的磁芯上構成的

作者: wb61850 時間: 2009-7-15 23:17

這是一個纏繞在“塑料”上的電感器

請大家注意，塑料不是磁芯，但它是一種介質。

作者: wb61850 時間: 2009-7-15 23:24

這是“空心電感器”（空心線圈）

作者: wb61850 時間: 2009-7-15 23:32
我想大家對什么是電感器已經有了個感知了

大家發現它們的共同特點了嗎？
它們都是用導線纏繞在磁芯上或非磁芯（塑料介質）或空心的

作者: wb61850 時間: 2009-7-15 23:36
這里有個概念告訴大家。
就是“集中參數”和“分布參數”的概念。

為啥要搞清楚呢？是因?yàn)槲覀円陨系乃杏懻摱际墙⒃凇凹袇?shù)”器件的概念上的

作者: wb61850 時間: 2009-7-15 23:46
舉個例子吧，電熱毯里面的電阻絲大家可能都見過吧。
“電熱毯里面的電阻絲”就是典型的分布參數器件

如果把一定長度的電阻絲纏繞在一個相對狹小的介質上，那么它就構成了一個“集中參數”的電阻器

作者: wb61850 時間: 2009-7-15 23:59

這可不是電感器哦。這個東東是萬用表里面的精密線繞分流電阻器，它是由電阻絲纏繞在介質基板上構成的

我們可以把它看作是“集中參數”的電阻器。

作者: wb61850 時間: 2009-7-16 00:00
OL，現在我們把它“變化”一下

作者: wb61850 時間: 2009-7-16 00:06

我們把電阻絲沿尺度展開了

這個時候它就是一個“分布參數”的電阻器了

作者: wb61850 時間: 2009-7-16 00:09
嘿嘿，就是說“集中”或“分布”是一個相對的概念。
當然，這種“集中或分布”的概念還與器件以及電路的具體結構、信號的頻率（波長）等因素有關。以后我們結合具體問題在具體分析

作者: wb61850 時間: 2009-7-16 00:13
對于集中參數的器件我們可以做這樣的假設：
電阻器的發熱都集中在一個“點”上（即電阻器上）；
電容器存儲的電場能量都集中在一個“點”上（即電容器中）；
電感器存儲的磁場能量都集中在一個“點”上（即電感器中）。
當然，這個“點”也是相對的。就是說點的“尺度（尺寸）”要足夠小

作者: wb61850 時間: 2009-7-16 00:26

只為電子瘋狂！在這子夜時分，大家一起來與“e”共舞吧

http://music.sina.com.cn/yueku/m/748419.html

作者: wb61850 時間: 2009-7-16 00:28
好了，我們只是有了“感性認識”是不夠的，我們還要深入到“理性認識”中去

作者: wb61850 時間: 2009-7-16 00:29
“電感器的基本性質是什么”

作者: wb61850 時間: 2009-7-16 00:30
“存儲磁場能量”這就是電感器最基本的性質

作者: wb61850 時間: 2009-7-16 00:33
所以我們以下的討論都是圍繞著電感器怎樣存儲磁場能量展開的

作者: wb61850 時間: 2009-7-16 00:41
很久很久以前，電子就存在于任何物質中了。
全部的問題圍繞著兩個基本問題展開：電子的能量（電壓V）和電子的運動（電流I）

當然，我們這里并不指單個的電子，為啥呢？因?yàn)槟鞘恰傲孔恿W(xué)”的范疇。
我們需要考慮的是由大量電荷（電子）宏觀定向運動所帶來的一系列宏觀表象

作者: wb61850 時間: 2009-7-16 00:45
什么“表象”呢？就是“電流激發磁場”

作者: wb61850 時間: 2009-7-16 00:50
“電流激發磁場”這是個客觀事實。至于是誰發現的，無關緊要。

作者: wb61850 時間: 2009-7-16 00:55
大家如果覺得太簡單，俺就來點稍微復雜的

作者: wb61850 時間: 2009-7-16 00:56

這個稍微復雜些。老麥的電磁場積分方程組和微分方程組

作者: wb61850 時間: 2009-7-16 00:58
當然，老麥的理論俺也搞不太懂。所以我們慢慢的學習吧

作者: wb61850 時間: 2009-7-16 01:07

這個象老馬的大胡子就是老麥

它是個偉大的科學家。他預言了“電磁波”的存在。即“變化的磁場激發變化的電場；變化的電場激發變化的磁場”

作者: wb61850 時間: 2009-7-16 01:12
請大家注意這里“老馬”是指“馬克思”，老麥則是指的“麥克斯韋”，嘿嘿

馬克思的書俺沒有讀過，麥克斯韋的電磁場理論俺到是讀了若干遍

當然，俺愚癡的很，至今也不能完全理解其理論

作者: wb61850 時間: 2009-7-16 01:14
好了“千里之行，始于足下”。
我們繼續“電感器”的學習

作者: wb61850 時間: 2009-7-16 01:29
請大家注意，以下我們討論的是“理想的電感器”

什么是理想的電感器呢？就是說，理想的電感器除了具有存儲磁場能量的基本性質以外，沒有其它的性質。那么什么是“其它性質”呢？這里的其它性質是指發熱、存儲電場能量等。
也可以這樣說，理想電感器是忽略分布參數的電感器。例如電感器的分布電阻、分布電容等。

作者: wb61850 時間: 2009-7-16 01:30
哈哈，不早了，明天見

作者: qupeng2008 時間: 2009-7-16 09:03
存儲磁場能量~

作者: wb61850 時間: 2009-7-16 23:42
好想你，都想不起來了

作者: wb61850 時間: 2009-7-16 23:42
沒錢的到這里

作者: wb61850 時間: 2009-7-16 23:43
同胞們，俺激動阿，主要是太熱，哈哈

作者: wb61850 時間: 2009-7-16 23:44
OK,我們繼續學習電感器

作者: wb61850 時間: 2009-7-16 23:48
先給大家說個事吧

俺看電視上教學E文，俺只記住"Bloom"的記憶方法是“6100朵鮮花送媽媽”了，請問Bloom是啥意思呢

作者: wb61850 時間: 2009-7-16 23:49
好了，我們言歸正傳了啊，要嚴肅，嚴肅

作者: wb61850 時間: 2009-7-16 23:57

大家請看，這就是目前在小型設備上常用的“貼片式電感器”

這種電感器有的有磁芯，有的沒有磁芯。

作者: wb61850 時間: 2009-7-16 23:58
說到了電感器我們就不能不說“電流”。好的，那我們就從直流電流通過電感器開始說起吧

作者: wb61850 時間: 2009-7-17 00:03
大家知道“直流電流”或“穩恒電流”是電流運動的一種特殊情況。
所謂“直流電流”是指單位時間內通過導體橫截面的電荷數量保持不變的電流。
大家知道，導線中通過直流電流以后，就會在導線周?chē)ぐl(fā)磁場。
那么我們?cè)鯓痈兄娏骷ぐl(fā)的磁場呢？
對，只有通過實驗才能感知。
好吧，那我們就做個實驗來驗證一下“直流電流通過電感器（線圈）時會激發磁場”吧

作者: wb61850 時間: 2009-7-17 00:11

這是一個“動圈式揚聲器”俗稱“小喇叭”。我把它拆開了

左邊的是一塊“恒磁鐵”或“永久磁鐵”。右邊的“動圈”，其實也是一個小電感器。
我們知道，恒磁鐵是會激發磁場的。那么我們?cè)鯓又浪ぐl(fā)磁場呢？
我們可以用細的“鐵粉”來實驗一下。

作者: wb61850 時間: 2009-7-17 00:17

這就是“鐵粉”了。顯然它是用鐵打磨出來的

作者: wb61850 時間: 2009-7-17 00:22

哈哈，大家看到了吧“磁鐵”鐵粉都吸起來了

中間的“縫隙”部分磁場最強，因此吸起來的鐵粉也最多、最密集。

作者: wb61850 時間: 2009-7-17 00:25
那么我們就實驗一下“空心線圈”通過直流電流后能不能把鐵粉吸起來吧

作者: wb61850 時間: 2009-7-17 00:29

這是一個“空心線圈”，是從報廢的繼電器上拆下來的。本來它是有鐵芯的，不過我們現在不用鐵芯，所以把鐵芯去掉了。

作者: wb61850 時間: 2009-7-17 00:36
我先說一下這個電感器（線圈）的參數。
它的直流電阻大約為200歐姆（室溫33度時）

作者: wb61850 時間: 2009-7-17 00:39

現在我們?cè)谒膬啥思由洗蠹s25V的電壓，通過其的電流大約為120mA（直流電流）

作者: wb61850 時間: 2009-7-17 00:45

哈哈，大家看到了嗎

通過直流電流的“空心電感器”把鐵粉吸起來了。
中間“孔洞”中的磁場最強，所以吸起來的鐵粉最多。

作者: wb61850 時間: 2009-7-17 00:46
那么我們把電斷開再看看呢

作者: wb61850 時間: 2009-7-17 00:50

大家看，把電斷開后（電感器中的電流為零）“鐵粉”都掉下去了，哈哈。
就是說，當電感器中的電流等于零時，電感器也就不會激發磁場了。

作者: wb61850 時間: 2009-7-17 00:54
以上實驗證明了“電流激發磁場”這個客觀事實

作者: wb61850 時間: 2009-7-17 01:00

這張更清楚些

作者: wb61850 時間: 2009-7-17 01:03
其實，這個實驗并不復雜，也不需要花費多少錢，只是費點時間而已

作者: wb61850 時間: 2009-7-17 01:09
通過這個實驗我還發現了“導線的電阻隨溫度的升高而增大”。不信大家可以親自做實驗看看

作者: wb61850 時間: 2009-7-17 01:13
http://music.sina.com.cn/yueku/m/1286.html

作者: wb61850 時間: 2009-7-17 01:14
晚安，明天見

作者: wb61850 時間: 2009-7-18 01:01
半夜好

作者: wb61850 時間: 2009-7-18 01:03
有人沒

作者: wb61850 時間: 2009-7-18 01:11
我們繼續電感器的學習

作者: wb61850 時間: 2009-7-18 01:59
大家可能要問：那么在交流電的驅動下線圈會激發磁場嗎？
那么我們做個實驗就知道了

作者: wb61850 時間: 2009-7-18 02:00
請大家注意，這里的“線圈”就是指的電感器，線圈是電感器的通俗叫法。

作者: wb61850 時間: 2009-7-18 02:10

這個實驗是在“洞洞板”上作的。
我們?cè)诰€圈兩端加上峰值為23.7V（有效值為16.7V）的工頻（50HZ）電壓。并在回路中串聯一個1歐姆的電阻器，用來測量通過線圈的電流。

作者: wb61850 時間: 2009-7-18 02:14

這是電路的接法。電路用小插座和插針連接

作者: wb61850 時間: 2009-7-18 02:22

這是電感器兩端電壓的波形

它是市電經過“變壓器”的降壓后獲得的，峰值大約為24V。

作者: wb61850 時間: 2009-7-18 02:29

這是通過“取樣電阻（1歐姆）”測得的通過電感器的電流

電流的波形與電壓的波形“近似”，它的峰值大約為130mA，平均值等于零。

作者: wb61850 時間: 2009-7-18 02:38

哈哈，大家知道嗎？當我把磁粉散到線圈上面的時候，磁粉在“跳舞”

這是為什么呢？
這是因?yàn)橥ㄟ^(guò)線圈的電流的大小和方向都是隨時間變化的，因此鐵粉散到上面的時候，鐵粉（如同一個個小磁針）受到的磁力的大小和方向也不斷的隨時間變化，所以才會“跳舞”。

作者: wb61850 時間: 2009-7-18 02:40
那么我們把線圈倒過來，看看鐵粉會怎樣呢？

作者: wb61850 時間: 2009-7-18 02:49

當我們把線圈倒過來以后，鐵粉基本上都從線圈上面滑落下來了。這是為什么呢？難道鐵粉不受電流激發的磁場力作用嗎？
不是的，鐵粉受到了電流激發的磁場的作用力。只是因?yàn)殡娏鞯姆较蚣按笮《际菚r(shí)變的，因此鐵粉在電流的一個周期內受到的平均磁力等于零。所以，當把線圈倒過來后鐵粉在重力（自重）的作用下就滑落了下來。

作者: wb61850 時間: 2009-7-18 02:54
以上兩個實驗均證明了“電流激發磁場”這個事實（無論是直流電還是交流電）。
“線圈”是電流的載體。線圈本身是不會激發磁場的，只有線圈中通過電流時才會激發磁場

作者: wb61850 時間: 2009-7-18 02:55
水平有限。錯誤難免。請大家批評、指教！謝謝

作者: wb61850 時間: 2009-7-18 03:03
新手朋友們：實驗對于認識是非常重要的。
大家可以看到，我做實驗用的器件、器材都是非常普通的，其中的大多數都是平常積累的報廢或丟棄的器材。所以，大家平常要注意積累，哪怕是一個電阻，一段導線

作者: wb61850 時間: 2009-7-18 03:08
http://music.sina.com.cn/yueku/m/1294.html

作者: qupeng2008 時間: 2009-7-18 12:29
wb也是夜貓子哦~注意身體哈~

作者: wb61850 時間: 2009-7-19 11:30
qupeng2008謝謝你

祝你生意興隆，財源滾滾

作者: wb61850 時間: 2009-7-19 11:34
本來想早些發上去的。無奈停電了，俺只好等到天亮交了電費他們才給俺送電

所以，大家也要相互體諒吧，畢竟這年頭離開“錢”這東西是不會轉的

作者: wb61850 時間: 2009-7-19 11:36
當然，本樓以及其續集是免費的。這是俺的個人心愿，和錢無關

作者: wb61850 時間: 2009-7-19 11:41
我們繼續學習吧

作者: wb61850 時間: 2009-7-19 11:43
也祝大家：財源滾滾，萬事如意

作者: wb61850 時間: 2009-7-19 12:06
那么，磁場是啥樣子的呢？
我們常用“磁力線”來形象的描述磁場。
磁鐵或穩恒電流激發的磁場是不隨時間變化的“穩恒磁場”，因此其激發的“磁力線”也是不隨時間變化的了

作者: wb61850 時間: 2009-7-19 12:17

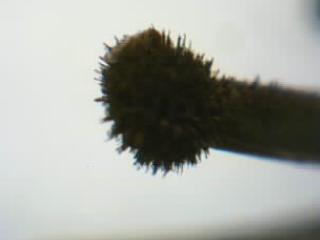

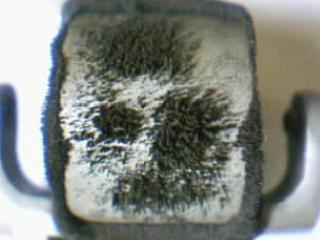

我們把“鐵粉”撒在“磁鐵”上，鐵粉就會勾勒出部分“磁力線”

當然，由鐵粉描繪出的磁力線并不是真正的磁力線。只是一種形象化的“近似”。

作者: wb61850 時間: 2009-7-19 12:21

作者: wb61850 時間: 2009-7-19 12:26

作者: wb61850 時間: 2009-7-19 12:31
磁力線（或磁感應線）有如下共性

1. 磁力線是無頭無尾的“閉合曲線”；
2. 磁力線總是和電流互相套合；
3. 磁力線的方向與電流的方向密切相關。

作者: wb61850 時間: 2009-7-19 12:41
大家看到的上述磁鐵激發的磁場似乎沒有閉合（由鐵粉所勾勒出的），其實不然。磁力線一定是閉合曲線，并且總是與電流相互嵌套的。有些磁力線（或磁感應線）是在空間閉合的，當然“鐵粉”是無法描繪出來的

作者: wb61850 時間: 2009-7-19 12:45
關于磁鐵激發磁場的機理，請大家參閱安培的“分子電流假設”
