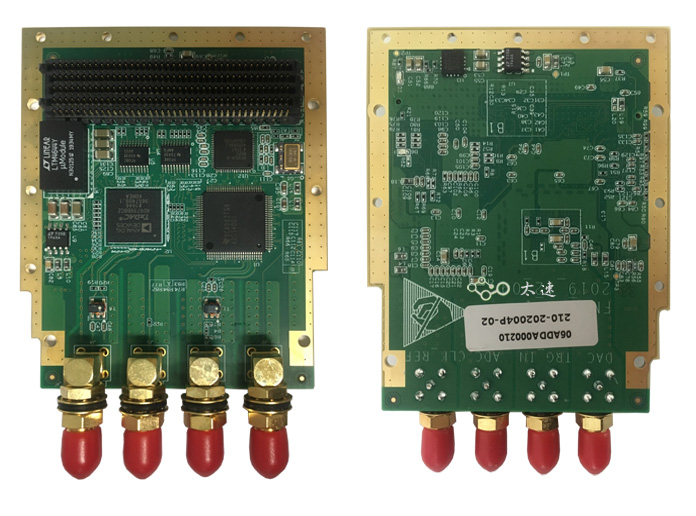

FMC-1AD2DA是我司自主研發的一款1路1G AD采集、1路2.5G DA回放的FMC子卡。板卡采用標準FMC子卡架構，可方便的與其他FMC板卡實現高速互聯，可廣泛用于高頻模擬信號采集、雷達系統測試等場合。 　　　　　　

二、 功能介紹
2.1 原理框圖

2.2 硬件功能

• ●  標準FMC子卡，尺寸為69mmx76.5mm，安裝孔為2.7mm
• ●  板上共5個SMA連接器，1個FMC/HPC接口
• ●  1通道1 GSPS模數轉換，ADC采用TI公司的ADS5400，12位單通道1G采樣率，模擬信號輸入采用Balun交流耦合，單端輸入，輸入阻抗50Ω，輸入頻率范圍300MHz~2.1GHz  模擬信號輸入的電壓范圍750mVpp~1Vpp

• ●  1通道2.5GSPS數模轉換，DAC采用ADI公司的AD9739，14位2.5G射頻數模轉換器 DAC芯片AD9739采用單總線模式，共14對LVDS輸入 ；模擬信號輸出為電流輸出，采用Balun耦合，輸出電流范圍8.66mA~31.66mA ；LVDS接口，方便與FPGA/ASIC互聯

• ●  板卡時鐘使用AD9516芯片，板載10M溫補晶振倍頻，同時，支持外部時鐘輸入。
• ●  板卡支持外觸發
• ●  板卡采用+12V供電，整板功耗小于6W

2.3 軟件功能

          ●  支持多種采集模式
          ●  支持軟件觸發和外觸發
          ●  支持AD后端算法處理
          ●  ADC芯片電源的濾波和去耦很關鍵，應根據參考手冊選擇合適的濾波電容。

2.4 FMC、HPC接口設計

          ●  1片ADS5400共14對輸出LVDS信號，連接到FMC的HA差分引腳。1片ADS5400的復位LVDS信號連接到FMC的HA帶CC的引腳。
          ●  1片AD9739共14對輸入LVDS信號，連接到FMC的LA差分對引腳。
          ●  4片芯片的SPI接口信號均連接到FMC的HA引腳。
