GM8775C,LT9211D,MIPI DSI轉1/2Port LVDS顯示橋接簡介
||
目前基于ARM架構的處理器Fabless設計公司在安防、工控、汽車、移動通訊以及中低端消費電子市場占有絕對統治地位，如高通、MTK、瑞芯微、紫光展瑞、全志、晶晨等皆屬主流的ARM架構，在系統顯示端，以上品牌都支持eDP、MIPI、LVDS及最新GVI顯示接口，但往往2Port_LVDS顯示接口有限，需另外增加MIPI(or eDP) to 2Port_LVDS橋接轉換電路，現推薦幾顆MIPI to 1/2Port_LVDS電路。
市場熱銷MIPI to 1/2Prot LVDS電路匯總
|
|
型 號 |
輸 入 |
輸 出 |
支持分辨率 |
LCD屏兼容 |
量產時間 |
|
1 |
GM8775C |
4Lane MIPI |
1/2Port LVDS |
1920×1080@60Hz |
多數支持 商用 |
MP |
|
2 |
LT9211DQ |
4Lane MIPI |
1/2PortLVDS |
1920×1080@60Hz |
全支持 車規 |
2023.Q3 |
|
3 |
LT9211D |
4Lane MIPI |
1/2Port LVDS |
1920×1080@60Hz |
全支持 商用 |
MP |
|
4 |
CS5211 |
2Lane eDP |
1/2Port LVDS |
1920×1080@60Hz |
不詳 商用 |
MP |
|
5 |
ICN6202 |
4Lane MIPI |
1Port LVDS |
1280×800@30Hz |
1Port_LVDS屏 |
MP |
|
6 |
CS5518 |
4Lane MIPI |
1/2Port LVDS |
1920×1080@60Hz |
不詳 |
未量產 |
1、GM8775C MIPI DSI to 1/2Port LVDS（批量供貨中）
GM8775C MIPI DSI轉雙通道 LVDS 發送器產品主要實現將 MIPI DSI 轉單/雙通道 LVDS功能，MIPI 支持 1/2/3/4 通道可選，最大支持 4Gbps 速率。LVDS 時鐘頻率最高 154MHz，最大支持視頻格式為 FULL HD（1920 x 1200）。該芯片主要應用于手持設備、雙屏顯示，大屏幕顯示等應用需求。
GM8775C產品特征
◆I/0 電源電壓：1.8V /3.3V；core 電源電壓：1.8V；
◆支持 MIPI® D-PHY 1.00.00 和 MIPI® DSI 1.02.00。
◆MIPI 支持 1/2/3/4 通道可選的傳輸方式，最高速率 1Gbps/通道。MIPI 接收 18bpp RGB666 、24bpp RGB888 、16bpp RGB565 的打包格式。MIPI 支持 LPDT 傳輸（Low-Power Data Transmission）和反向 LPDT 傳輸。
◆LVDS 的時鐘范圍為 25MHz 到 154MHz。LVDS輸出支持單/雙通道模式。選擇雙通道模式時，可配置輸出為 18/24bit，JEIDA/VESA 模式；選擇單通道時，每通道可同時輸出，且可單獨配置輸出模式（18/24bit，JEIDA/VESA 模式）。LVDS 的輸出數據通道可靈活調整順序以方便 PCB 布線。
◆可選擇采用 MIPI 時鐘或外部參考時鐘做 LVDS 輸出的參考頻率，且支持自動校準功能。
◆支持 MIPI command mode 配置和外部 I2C 配置兩種芯片配置方式；
◆GPO可以輸出 PWM 信號，控制屏幕背光。
◆封裝: QFN48-pins,工作溫度：-40℃~85℃；ESD≥2KV。
GM8775C快捷配置

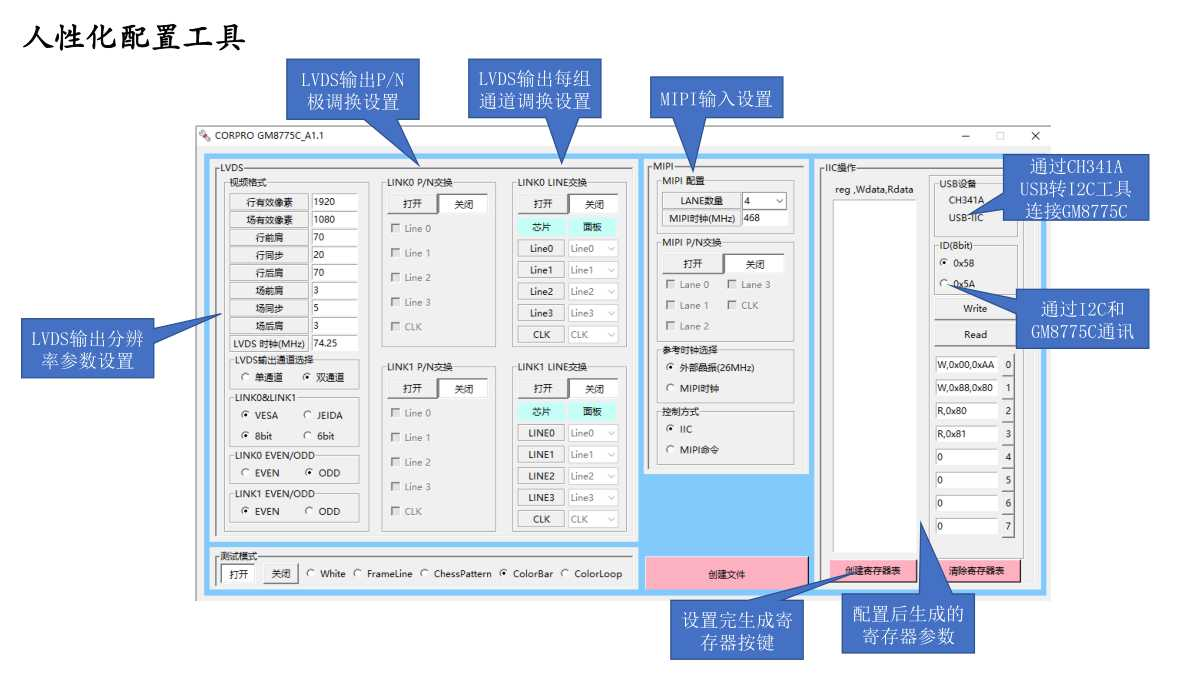

雙擊GM8775C_run.exe即運行得到以下界面, 上位機界面分LVDS 和 MIPI 兩部分，可根據用戶輸入的參數，綜合出 GM8775C 需要寫的寄存器值，用戶將寄存器值寫入 GM8775C，即可點亮 LCD，用戶不用詳細看寄存器表也可以開始調試，縮短產品開發周期。
(GM8775C快捷配置界面圖)
2、LT9211D MIPI DSI/CSI-2 to 1/2Port LVDS（批量供貨中）
龍迅早在2019年Q1就推出功能強大的LT9211，支持2-Port LVDS/MIPI/TTL to 2-Port LVDS/MIPI/TTL相互轉換，但價格昂貴，性價比不高，于是在2022年Q2推出LT9211之簡化版LT9211D，LT9211D僅支持MIPI DSI/CSI-2轉1/2Port LVDS，LT9211引腳兼容LT9211D,而LT9211D將原LT9211 輸入端LVDS、TTL及輸出端MIPI、TTL引腳NC，以降低成本。LT9211D為MIPI DSI/CSI-2 to 2Port LVDS橋接轉換器。LT9211D采用1.8 V 電源，支持100KHz 和400KHz I2C Slave，首選外部25MHz±50ppm晶體參考時鐘，LT9211D采用先進的CMOS工藝制作，采用7.5x7.5mm QFN64封裝。完全滿足在-40°C到85°C的工業極端環境下工作。
LT9211D_U1Q是2023Q3新增車規級版本，通過AEC-Q100認證！客戶若需車規級MIPI轉1/2PortLVDS顯示橋接，可與分銷商聯系。
關鍵特點：
◆2Port LVDS輸出：支持VESA、JEIDA 標準，支持1個或2個端口LVDS配置，支持LVDS雙端口同時顯示，顯示支持分辨率高達3840×2160@30Hz，支持輸出SSC (30KHz ± 5%)。
◆MIPI輸入：符合DCS1.02、D-PHY1.2、DSI1.2和CSI-2 1.00規范，1Data Lane速率高達2.5Gb/s，分辨率最高支持3840×2160@30Hz，支持非突發視頻模式和突發視頻模式，支持 RGB565、RGB666、RGB888、16bit YCbCr4:2:2、24bit YCbCr4:2:2視頻格式。

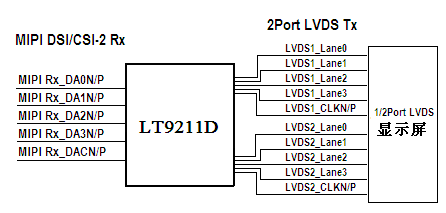

◇LT9211D功能框圖
3、ICN6202 MIPI DSI to LVDS（批量供貨中）
ICN6202接收4Lane MIPI DSI 輸入并發送單端口LVDS 輸出的橋接芯片。1Lane MIPI最大運行速度為1Gbps，ICN6202解碼 MIPI DSI 18bpp RGB666和24bpp RGB888數據包。LVDS 以 VESA 或 JEIDA 格式輸出18bit或24bit像素，LVDS輸出時鐘范圍為25MHz 至154MHz。ICN6202支持視頻分辨率到FHD (1920×1080)和WUXGA (1920×1200)。ICN6202 1.8V電源電壓，提供I2C slave接口，采用QFN40封裝。
關鍵特點：
◆支持MIPI D-PHY1.0和MIPI DSI1.02。
◆單通道DSI信號接收運行速度可達1Gbps，可配置1、2、3和4通道。
◆接收DSI定義的18bpp RGB666和24bpp RGB888數據包。
◆LVDS可由MIPI HS 時鐘或外部參考時鐘產生。支持VESA 或JEIDA 格式的LVDS輸出。LVDS 輸出引腳順序可靈活交換。

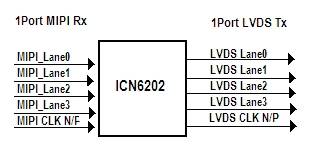

◆ICN6202功能框圖
