一、概述

    CX3318B和CX3319B同為一系列的產品，也是一顆集成點解鋰電池充電管理功能并具有按鍵檢測功能的馬達驅動專用芯片，可以通過調節外部電阻來調節充電電流大小，內置自鎖開關控制模式。為了設備的安全性內置輸入過壓保護、過充保護、過溫保護、電池欠壓保護，馬達堵轉及短路保護功能，也內置了電池低電提示功能增強使用者的體驗感。

    CX3318B一款應用極簡，性能卓越，穩定可靠的單節鋰電馬達專用芯片。

二、特點

• 在工作時的輸入工作電壓：DC5.0V±0.5V，輸入過壓保護≥DC 6.2V
• 小于2μA的靜態功耗
• 高達600mA的可編程充電電流
• 高壓，恒壓充電，并在無過熱環境下進行最大設定電流充電
• 精度±1%的4.20V預設充電電壓
• 用于電池電量檢測的充電電流監控輸出
• 充電及工作狀態指示引腳
• 0.1C充電終止
• 3.0V涓流充電版本
• 支持電池0V充電
• 支持邊充邊放
• 超簡潔應用路線
• 輸出短路保護，過熱保護，輸入過壓保護，電池欠壓保護以及馬達堵轉保護
• SOP-8L形式

三、常應用范圍

    電動剃須刀、電動理發剪、電動修毛器、電動牙刷等單節鋰電池供電的馬達類產品。

四、功能描述

    欠壓閉鎖：內部欠壓閉鎖電路對輸入電壓進行監控，并在VIN升至欠壓閉鎖門限以上之前使充電器保持在停機模式。UVLO電路將使充電器保持在停機模式。如果UVLO比較器發生跳變，則在VIN升至比電池電壓高200mV之前充電器將不會退出停機模式。

    充電終止：當充電電流在達到最終浮充電壓之后降至設定值的1/10時，充電循環被終止。該條件是通過采用一個內部濾波比較器對PROG引腳進行監控來檢測的。當PROG引腳電壓降至200mV一下，一旦品駿充電電流降至設定值的1/10左右，CX3318B就會轉燈提示電池已充滿電。芯片進入待機模式，充電電流保持有設定值1/10電流提供給電池，是電池電壓穩定不會下降。長時間待機模式中，充電電慢減小，電池電壓保持穩定不變。

    自動再充功能：當電池電壓降至4.00V(大致對應于電池容量的80%至90%)以下時，充電循環重新開始。這確保了電池被維持在(或接近)一個滿充電狀態，并免除了進行周期性充電循環啟動的需要。在再充電循環過程中，LED引腳輸出進入一個強制下拉狀態。

    過熱保護：充電時如果芯片溫度升至約 140℃的預設值以上，則一個內部熱反饋環路將減小設定的充電電流. 該功能可防止 CX3318B 過熱，并允許用戶提高給定電路板功率處理能力的上限而沒有損壞芯片的風 險。在保證充電器將在最壞情況條件下自動減小電流的前提下，可根據典型而不是最壞情況環境溫 度來設定充電電流，放電時如果芯片溫度升至約 140℃的預設值以上，則停止輸出，當芯片溫度降到 110℃ 以下時再次恢復輸出。

    輸出堵轉保護：當CX3318B輸出電流大于1.9A小于2.5A持續時間1S-3S芯片進入堵轉，芯片關閉輸出，LED指示關閉。輸出并的消噪電容，可根據容值的大小改變堵轉時間。

    輸出短路保護：當CX3318B輸出電流瞬間達到8A，芯片關閉輸出，LED指示關閉。

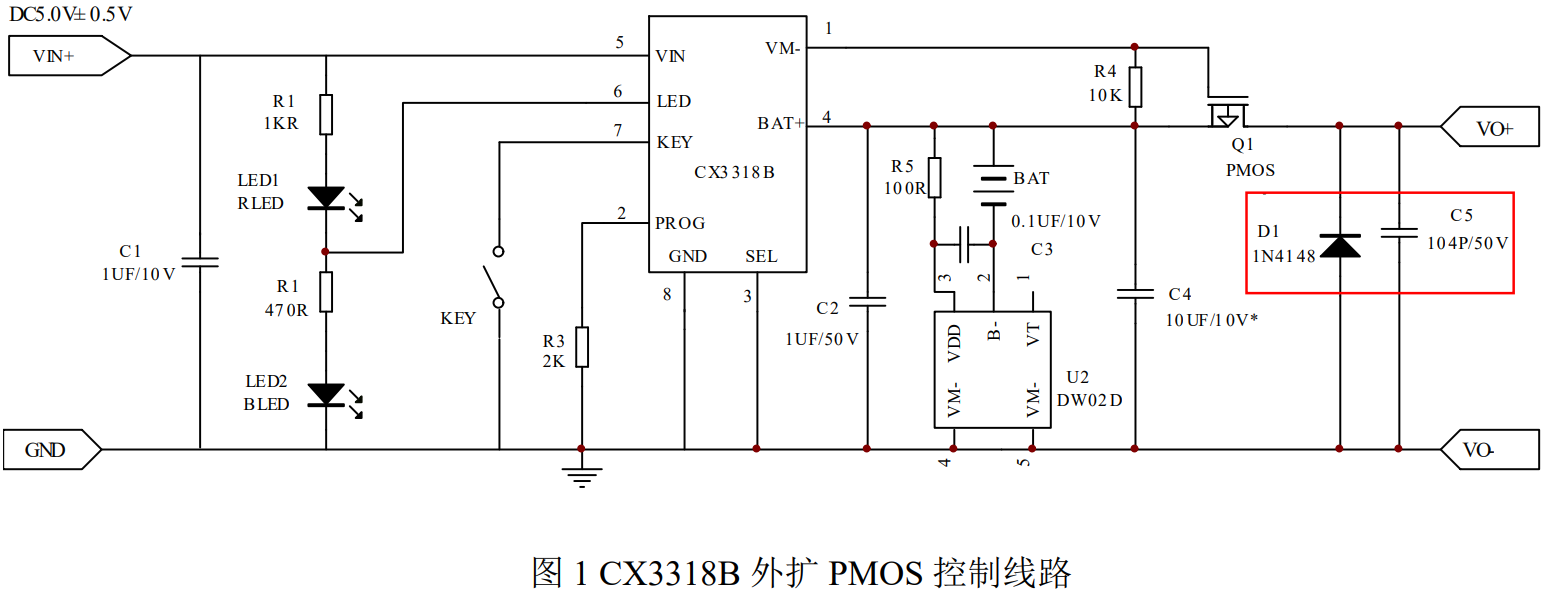

五、應用圖

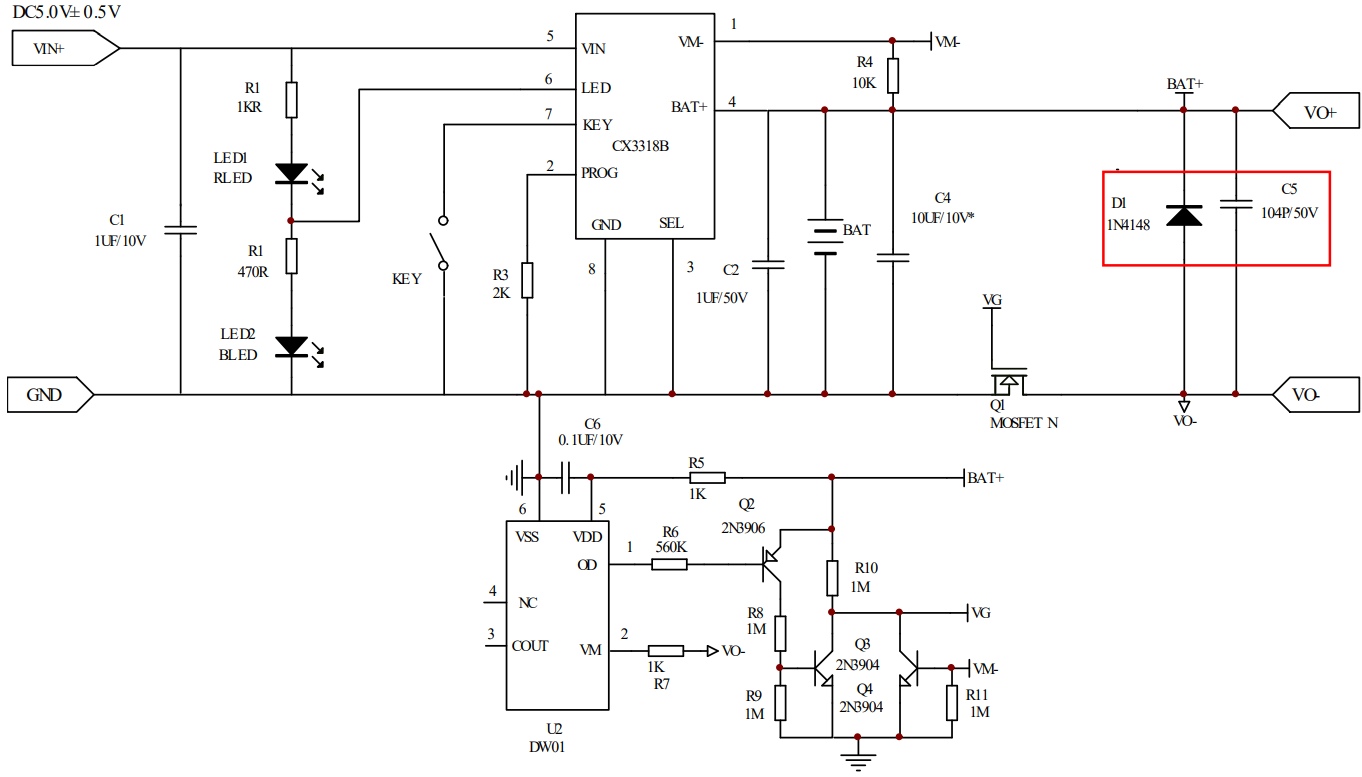

CX3318B外擴NMOS控制線路

六、封裝形式
