OC5860降壓芯片，PW2312A腳位一樣，節省肖特基規格書
概述
OC5860 是一款內置功率 MOSFET
的單片降壓型開關模式轉換器。OC5860
在 5.5-60V 寬輸入電源范圍內實現 0.6 A
峰值輸出電流，并且具有出色的線電壓和
負載調整率。
OC5860 采用 PWM 電流模工作模式，
環路易于穩定并提供快速的瞬態響應。
OC5860 集成了包括逐周期電流限制
和熱關斷等保護功能。
OC5860 采用 SOT23-6 封裝，且外圍
元器件少。
特點
0.6A 的峰值輸出電流
0.9Ω 的內部功率 MOSFET
可采用大輸出電容啟動
低 ESR 陶瓷電容輸出穩定
效率高達 90%
固定 1 MHz 頻率
熱關斷
逐周期過流保護
寬輸入電壓范圍：5.5~60V
采用 SOT23-6 封裝
應用
電表
分布式電源系統
電池充電器
線性穩壓器的預調節器
代理商：深圳市夸克微科技 鄭先生 ：13528458039 QQ 2867714804

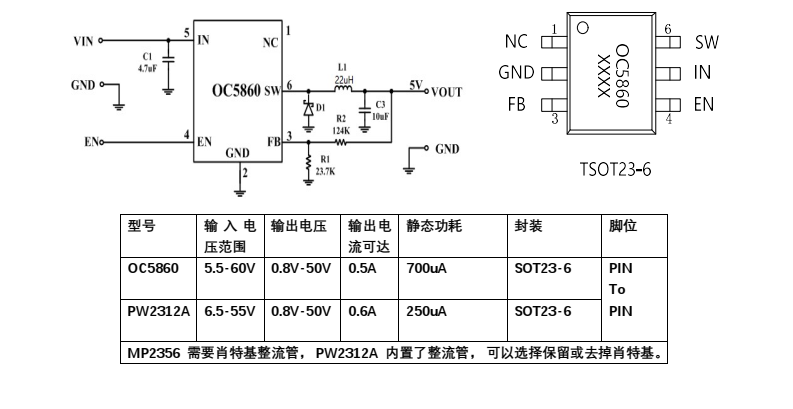

典型應用電路圖
一般說明

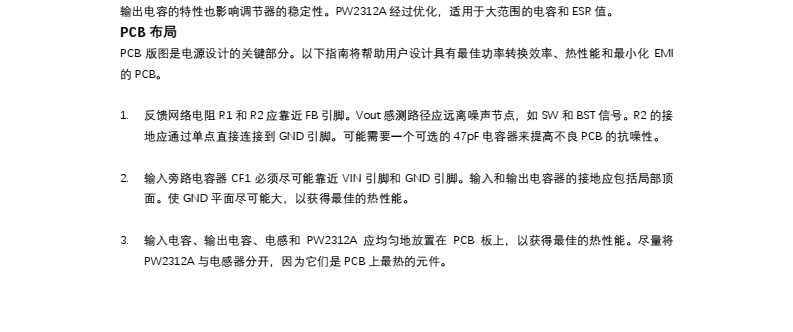

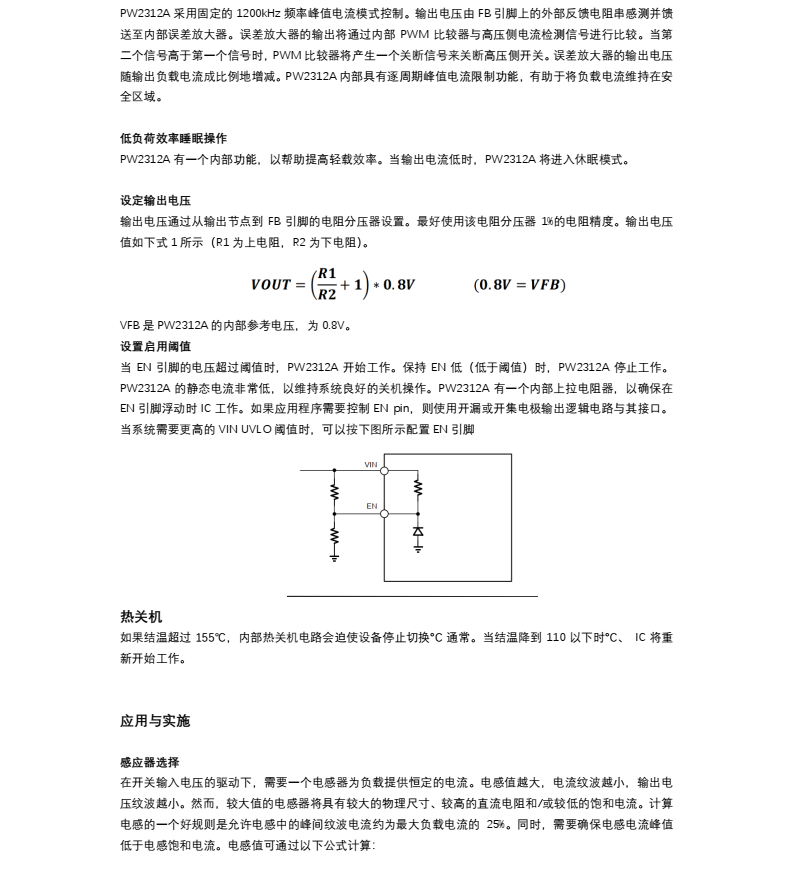

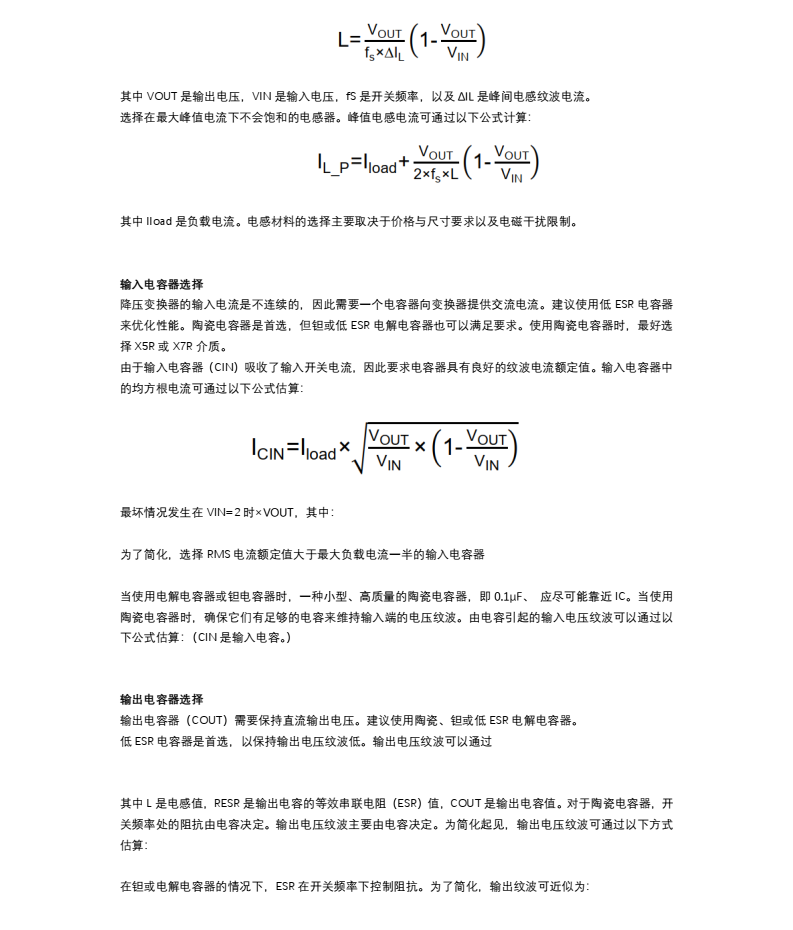

該 PW2312A 是一個高頻，同步，整流，降壓，開關模式轉換器與內部功率 MOSFET。它提供了一個非常簡
潔的解決方案，以實現 0.6A 的輸出電流在一個廣泛的輸入電源范圍，具有良好的負載和線路調節。
PW2312A 需要最少數量的現成的外部組件，并且采用節省空間的 SOT23-6 封裝。

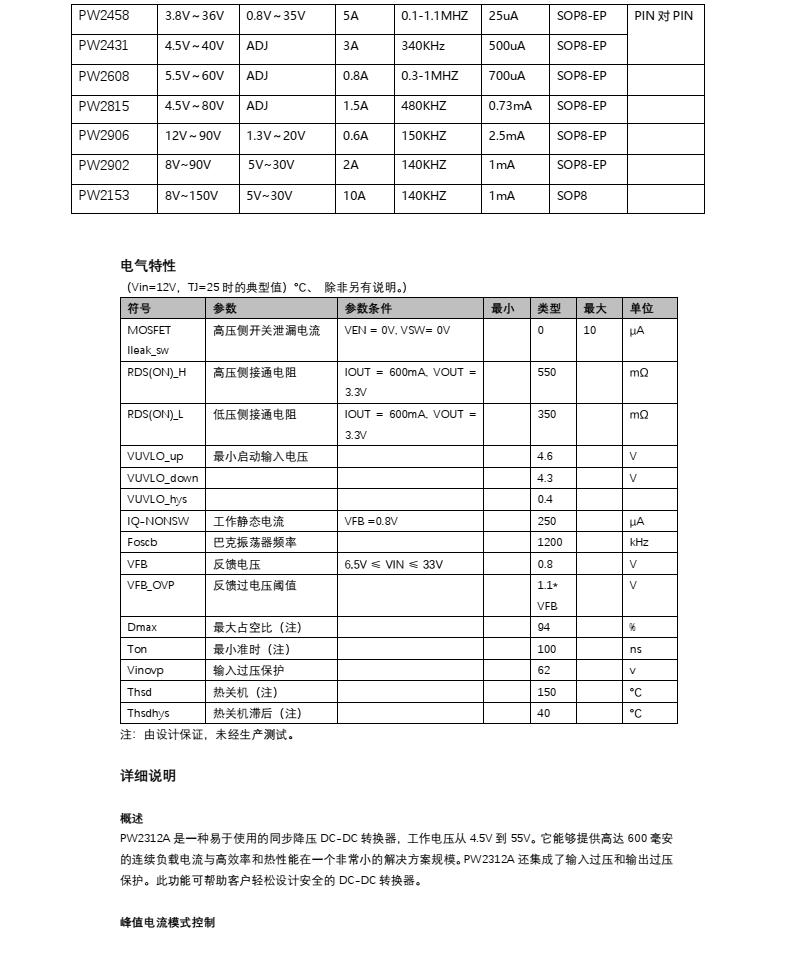

特征
⚫ 600mA 連續輸出電流能力
⚫ 內部軟啟動限制開啟時的涌入電流
⚫ 內部補償以保存外部組件
⚫ 輸入過電壓保護，防止設備在高壓大電流條件
下工作
⚫ 綜合 550mΩ 高邊 350 米 Ω 低壓側功率 80V
MOSFET 開關
⚫ 輕載脈沖跳躍模式提高輕載效率
⚫ 低 ESR 陶瓷輸出電容穩定
⚫ 輸入欠壓閉鎖
⚫ 輸出過壓保護
⚫ 輸出短路保護
⚫ 過溫保護
⚫ 固定 1200khz 開關頻率
⚫ 6.5V 至 55V 寬工作輸入范圍
⚫ 效率高達 92%
⚫ SOT23-6L 封裝
應用
⚫ 功率計
⚫ 分布式電力系統
⚫ 電池充電器
⚫ 線性調節器的預調節器

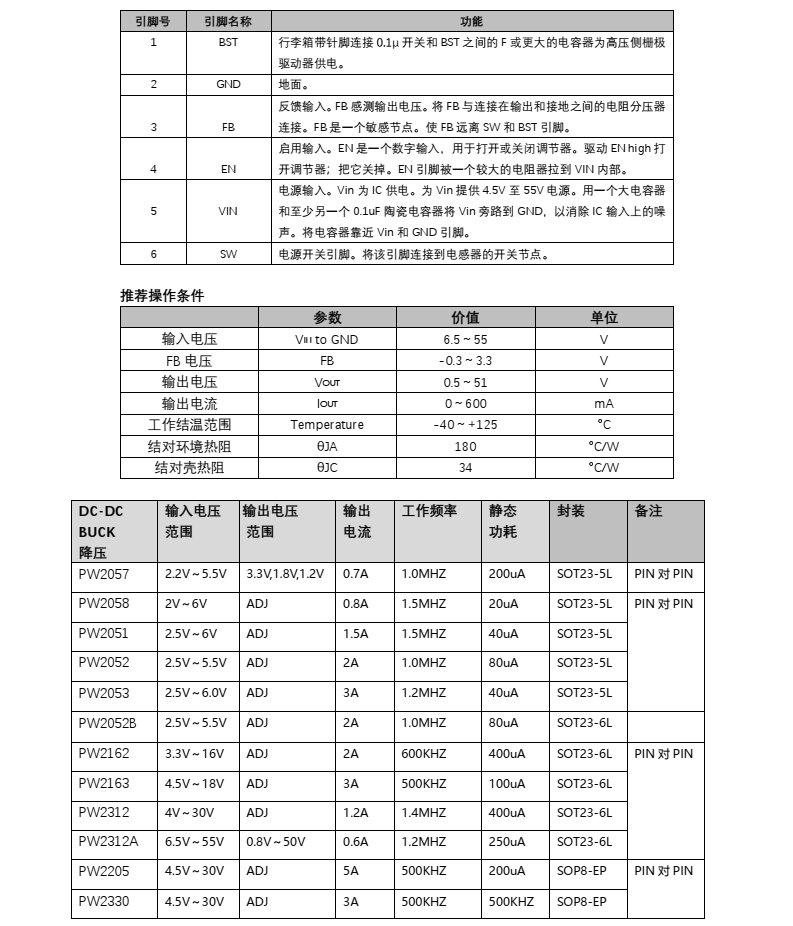

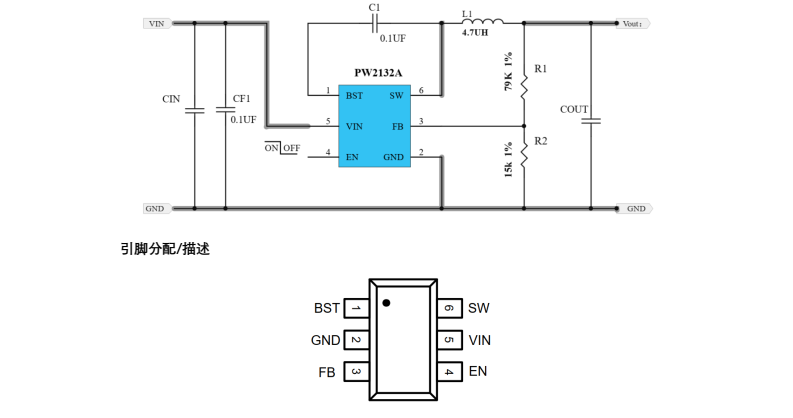

典型應用電路
OC5860 是一款內置功率 MOSFET
的單片降壓型開關模式轉換器。OC5860
在 5.5-60V 寬輸入電源范圍內實現 0.6 A
峰值輸出電流，并且具有出色的線電壓和
負載調整率。
OC5860 采用 PWM 電流模工作模式，
環路易于穩定并提供快速的瞬態響應。
OC5860 集成了包括逐周期電流限制
和熱關斷等保護功能。
OC5860 采用 SOT23-6 封裝，且外圍
元器件少。
特點
0.6A 的峰值輸出電流
0.9Ω 的內部功率 MOSFET
可采用大輸出電容啟動
低 ESR 陶瓷電容輸出穩定
效率高達 90%
固定 1 MHz 頻率
熱關斷
逐周期過流保護
寬輸入電壓范圍：5.5~60V
采用 SOT23-6 封裝
應用
電表
分布式電源系統
電池充電器
線性穩壓器的預調節器
代理商：深圳市夸克微科技 鄭先生 ：13528458039 QQ 2867714804
典型應用電路圖
一般說明
該 PW2312A 是一個高頻，同步，整流，降壓，開關模式轉換器與內部功率 MOSFET。它提供了一個非常簡
潔的解決方案，以實現 0.6A 的輸出電流在一個廣泛的輸入電源范圍，具有良好的負載和線路調節。
PW2312A 需要最少數量的現成的外部組件，并且采用節省空間的 SOT23-6 封裝。
特征
⚫ 600mA 連續輸出電流能力
⚫ 內部軟啟動限制開啟時的涌入電流
⚫ 內部補償以保存外部組件
⚫ 輸入過電壓保護，防止設備在高壓大電流條件
下工作
⚫ 綜合 550mΩ 高邊 350 米 Ω 低壓側功率 80V
MOSFET 開關
⚫ 輕載脈沖跳躍模式提高輕載效率
⚫ 低 ESR 陶瓷輸出電容穩定
⚫ 輸入欠壓閉鎖
⚫ 輸出過壓保護
⚫ 輸出短路保護
⚫ 過溫保護
⚫ 固定 1200khz 開關頻率
⚫ 6.5V 至 55V 寬工作輸入范圍
⚫ 效率高達 92%
⚫ SOT23-6L 封裝
應用
⚫ 功率計
⚫ 分布式電力系統
⚫ 電池充電器
⚫ 線性調節器的預調節器
典型應用電路
