創龍TMS320C6748開發板；

筆者的破舊電腦；

可憐又無助的筆者本人。

感興趣的可以去創龍的官網看看，總體來說，這開發板是基于 TI TMS320C6748 定點/浮點 DSP C674x 處理器而實現，主頻 456MHz；集成 uPP、EMIFA、SATA、USB 2.0 OTG 等大數據接口，可與 FPGA/CPLD 配套使用。總體用處還是用于快速評估 SOM-TL6748 核心板的整體性能。



首先需要測試開發板硬件

      將開發板的UART2連接到PC機。

備注：

如實驗無特別說明，默認都是使用UART2作為調試串口。
 如實驗無特別說明，表示廣州創龍OMAPL138/C6748系列開發板均支持對應實驗。
 廣州創龍OMAPL138/C6748系列開發板共用此用戶手冊，由于各個開發板之間的硬件資源存在差異，因此有部分實驗需要在特定的開發板上完成。
 如使用的開發板的UART2是DB9接口，請將RS232串口線通過USB轉串口轉接線連接到PC機的USB接口。RS232串口線的另一端DB9母頭（帶孔）接開發板UART2接口。如使用的開發板的UART2是MicroUSB接口，請MicroUSB數據線插到PC機的USB接口，另一頭接開發板的UART2接口。
確保USB轉串口驅動已正常安裝后，驅動可以在tools目錄下找到，也可以使用魯大師掃描安裝驅動。

           設置PC機調試終端COM口，波特率為115200，8N1，無檢驗位。

           推薦使用ZOC串口調試終端軟件，OMAPL138/TMS320C6748光盤的tools目錄下有ZOC的安裝包zoc602.zip。安裝方法請查閱使用手冊TMS320C6748相關軟件安裝里ZOC軟件安裝步驟。

          假如是使用ZOC的用戶，依次點擊菜ZOC單欄的"Options->Jumpto->Devices"，然后選擇"Serial/Modem"。在"Serial/Modem"中掃描然后選擇COM口，波特率為115200，8N1，無檢驗位，"RTS signal off"，"DTR signal off"，其它選項按默認設置。

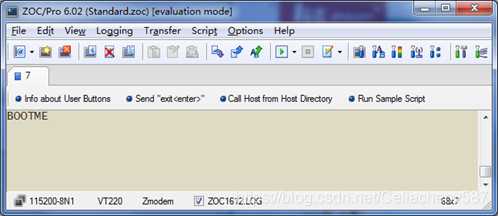

         接著點擊Save完成串口終端的設置。將開發板斷電，然后將開發板的撥碼開關編號1～5對應撥到00101，1為ON，0為OFF，這個檔位是UART2啟動模式，Boot引腳詳細配置說明請查看附錄1。然后將開發板上電，在串口調試終端看到BOOTME信息即說明開發板硬件正常和USB轉串驅動已正確安裝，如下圖所示（圖片來自筆者其他博客，有興趣的也可以來交流）：
