高速先生成員--王輝東

在芯片產業向高算力、高集成度邁進的當下,芯片線寬尺寸不斷減小，耐高壓、耐高溫、功率密度不斷增大、制造工序日趨復雜，對半導體測試設備要求愈加提高，測試設備的制造需要綜合運用計算機、自動化、通信、電子和微電子等學科技術，具有技術含量高、設備價值高等特點。每一顆凝聚著頂尖智慧的芯片，在走向市場前，都必須通過一道嚴苛的測試關卡——ATE（自動測試設備）測試。

作為銜接價值數百萬美元測試機臺（Tester）與待測芯片（DUT）的物理 “神經中樞”，ATE 測試板（涵蓋負載板、探針卡 PCB 等核心品類）的性能表現，直接左右著測試數據的真?zhèn)�、測試效率的高低，更深刻影響著芯片的最終量產良率。它早已超越傳統印刷電路板的單一屬性，進化為融合高頻信號傳輸、精密電源分配、高效熱管理與長期結構可靠性的高性能無源器件系統。當測試場景從實驗室的理想環境邁入產線大規模量產的嚴苛現實，這塊方寸之間的測試板，正面臨著信號完整性、電源完整性及復雜結構工藝的 “終極試煉”。

ATE 測試板作為連接設計與量產的關鍵載體，其戰略價值正被持續放大，半導體測試設備景氣度上升，國產化替代加速。

ATE 測試板：芯片產業的 “核心基石” 與不可替代價值

ATE（ 測試板被定義為 “核心基石”，本質是其貫穿芯片全生命周期的不可替代性 —— 它是芯片性能的 “檢驗橋梁”，更是產業效率的 “保障中樞”。

ATE測試主要用于測試半導體芯片的電壓、電流、時間、溫度、電阻、電容、頻率、脈寬、占空比等參數，用于檢查芯片是否達到不同工作條件下的功能及性能要求。

在芯片從設計到量產的全流程中，它扮演三重關鍵角色：

一是：設計驗證階段的 “校準儀”，通過模擬真實工作環境，驗證芯片功能邏輯與性能參數是否符合設計預期；

二是：量產爬坡階段的 “篩選器”，高效剔除瑕疵產品，避免不良品流入下游導致成本浪費；

三是：質量管控階段的 “監測站”，持續追蹤芯片一致性與可靠性，為后續迭代提供數據支撐。

其性能直接影響三大核心指標：芯片測試的精準度（決定良率篩選有效性）、測試效率（影響量產周期與成本）、信號保真度（保障高算力芯片的性能還原度）。

沒有高性能 ATE 測試板，先進芯片的設計價值無法驗證，量產質量無法保障，產業規模化發展更無從談起。

不同類型的ATE測試設備需要不同的ATE PCB。

探針卡在CP測試中用于連接測試機和Die上的Pad，通常作為L(zhǎng)oad board的物理接口，在某些情況下Probe Card通過插座或者其它接口電路附加 到Load board上。

應用：晶元切割前，通過pc可以測試晶圓品質，避免不良產品產生封裝成本。晶圓檢測是指在晶圓出廠后進行封裝前，通過探針臺和測試系統配合使用，對晶圓上的芯片進行功能和性能的測試。成品測試是指芯片完成封裝后，通過分選機和測試系統配合使用，對芯片進行功能和電參數性能測試，保證出廠的每顆芯片的功能和性能指標能夠達到設計規范要求。

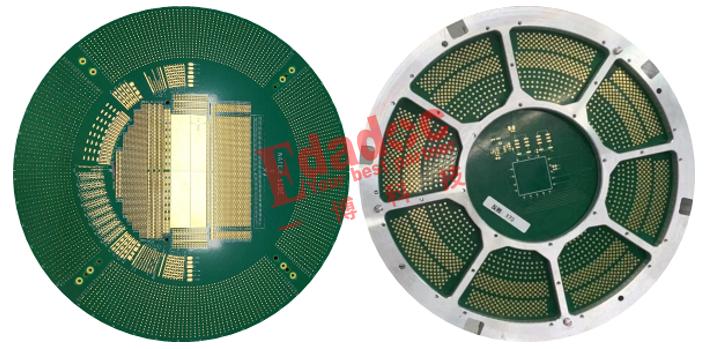

我司加工的58層ATE探針卡 Probe Card

一博PCB工廠在復雜ATE板制造方面擁有豐富的經驗，超多層的壓合控制，最厚可做130層PCB，高厚徑比鉆孔、電鍍、深V孔加工、DUT Pad和PCB的高平整度控制在30um以內、<3mil的層間對準精度、POFV工藝和局部鍍厚金工藝。此外一博PCB工廠擁有先進的PCB技術實驗室和高速PCB信號完整性測試，可以進行新材料的驗證和可靠性測試，并且對信號完整性測試有豐富的經驗。

圍繞ATE板批量很小，交期急的特點，一博PCB工廠建立了一套高效的交付流程。在制造前的ATE設計、DFM前期評估、工程制作、物料準備，制造過程中專線生產和訂單發貨后的售后服務，充分滿足芯片研發設計的周期需要。

部分ATE產品展示

ATE 測試板作為芯片測試的核心載體，其制程精度與性能穩定性直接決定測試鏈路的可靠性。一博科技基于長期技術積淀，構建了覆蓋 “工藝 - 驗證 - 交付” 的全維度制板優化體系：

1.精密制造工藝的針對性優化

針對超多層 PCB 壓合易出現的層間應力不均問題，一博通過全新的壓合設備（德國lauffer壓機）自主壓合參數校準方案，實現 130 層板件的無分層、低翹曲量產；同時對高厚徑比孔加工的孔壁鍍層均勻性、深 V 孔的形態一致性進行工藝迭代，將 DUT Pad 與 PCB 整體平整度控制在 30μm 以內，層間對準精度突破至 <3mil， POFV 工藝與局部鍍厚金工藝則實現了特殊場景下的性能與成本平衡。

2.全周期性能驗證的體系化優化

借助先進 PCB 技術實驗室，一博建立了從新材料導入驗證、多工況可靠性測試到高速信號完整性分析的全鏈路驗證流程，提前識別板件潛在風險，確保 ATE 板在高溫、高頻等嚴苛測試環境下的穩定運行。

3.小批量急單交付的流程化優化

針對 ATE 板訂單特性，一博重構交付鏈路：前置介入 ATE 設計階段開展 DFM 評估，同步完成工程與物料籌備；啟用專線生產保障產能優先級；配套專屬售后服務，實現從需求對接至交付落地的周期壓縮，精準適配芯片研發的窗口期需求。

提問：

關于ATE探針卡的生產和設計，大家遇到過什么難題，一起聊一聊。
